PBF - универсальная тонкостенная термоусадочная трубка без подавления горения

0

Близкие аналоги: CPX 50 , DERAY HB , DERAY PBF .


Имеется PBF с коэффициентом усадки 2:1 в бухтах диаметров от 1,6 мм. до 9,5 мм. включительно.

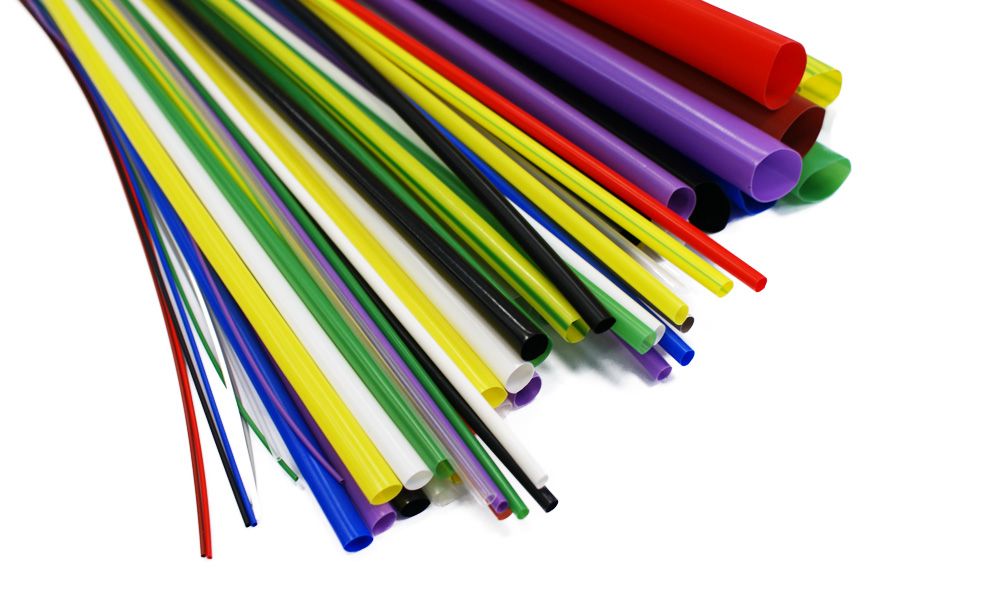

Термоусадочная трубка PBF – высококачественная тонкостенная трубка из полиолефина без подавления горения – тип PBF.

Трубка изготовлена из модифицированного полиэтилена без подавителей горения, и не содержит галогенов. Отличительными особенностями этой трубки являются: стабильное качество, высокая гибкость, отличный внешний вид (трубка имеет характерный для полиэтилена глянец и полупрозрачность). Материал трубки экологически безопасен для окружающей среды и персонала, при этом он обладает неплохой стойкостью к различным химическим реагентам. Трубка Raychman PBF имеет незначительные отличия от трубок PBF компании DSG-Canusa. Основные из них это: повышенная гибкость и более низкая температура усадки, позволяющая не только защитить изделия от перегрева, но и существенно экономить электроэнергию за счет уменьшения времени усадки. В остальном трубки идентичны как по материалу так и по цвету

1.Применение:

Термоусаживаемые трубки Raychman PBF являются универсальными и могут применяться в любой сфере промышленности, а особенно там, где требуется использование экологически безопасных термоусаживаемых материалов. Красивое цветное глянцевое покрытие может применяться для электрической изоляции проводников до 1000 вольт, в декоративных целях, для маркировки предметов и т.д. в качестве изолирующего и уплотняющего материала в различных областях техники, связи, приборостроения, автомобильной промышленности, при проведении монтажных работ. Трубка поставляется в нарезке по 1 метру, а так же в рулонах. Трубка не подлежит обязательной сертификации.

В настоящий момент трубки PBF Raychman поставляются с коэффициентом усадки 2:1.


Таблица 1. Технические характеристики

Качества Метод испытания Значения
Физические Материал - Полиолефин
Внешний вид - Глянцевая поверхность, полупрозрачность
Гибкость - Гибкая
Скорость усадки - Высокая
Температура усадки - от +90 °С до +125 °С
Длительная рабочая температура - от -55 °С до +125 °С
Коэффициент усадки - 2:1, 3:1, 4:1
Прочность на растяжение, МПа ASTM D2671 >10,4
Удлинение до разрыва, % ASTM D2671 >200
Прочность на растяжение после термического воздействия, МПа UL224 (+136 °С x 168 часов) >7,3
Удлинение после термического воздействия, % UL224 (+136 °С x 168 часов) >100
Тепловой шок UL224 (+200 °С x 4 часа) не растекается, не трескается
Испытание холодом UL224 (-30 °С x 1 час) не растрескивается
Электрические Диэлектрическая прочность, кВ/мм IEC243 >15
Прочность на пробой, В UL224 Не происходит пробоя до 2500 В
Объемное электрическое сопротивление, Ом х см -

1014 Ом/см минимум

Химические Коррозия меди UL224 (+136 °С x 1 час) Тест пройден
Горючесть UL224 Не подавляет горение
Химическая стойкость - Хорошая
Экологическая безопасность RoHS Соответствует
Доступные цвета - Черный, коричневый, прозрачный, белый, красный, желтый, зеленый, синий, серый, фиолетовый, желто-зеленый, хаки (на заказ возможно изготовление любого цвета)


Таблица 2. Спецификации трубок PBF Raychman

Внутренний диаметр до усадки в дюймах, d1 Внутренний диаметр до усадки, мм d1 Внутренний диаметр после усадки, мм d2 Толщина стенки до усадки мм, S1 Толщина стенки после усадки мм, S2 Нарезка 1 м., (шт/упак.)* Количество в бухте, м. **
1/16 1,6 0,8 0,2 0,4 200 200
3/32 2,4 1,2 0,25 0,5 200 200
1/8 3,2 1,6 0,25 0,5 100 200
3/16 4,8 2,4 0,25 0,5 50 100
1/4 6,4 3,2 0,3 0,6 50 100
3/8 9,5 4,8 0,3 0,6 50 100
1/2 12,7 6,4 0,3 0,6 50 100
5/8 15,8 6,4 0,35 0,7 50 100
3/4 19 9,5 0,4 0,8 50 100
1 25,4 12,7 0,45 0,9 25 50
1 1/4 31,8 15,9 0,45 0,9 25 50
1 1/2 38 19 0,5 1 25 50
2 51 25,4 0,55 1,1 10 25
3 76 38 0,65 1,3 10 25
4** 102** 51 0,7 1,4 10 25

* - Трубка нарезана по 1 м. и упакована в пакеты. Внешняя упаковка — картонная коробка.

** - поставляется под заказ.

В настоящий момент идет постоянное совершенствование продукции PBF Raychman, появляются новые размеры, например трубки с коэффициентом усадки 2,5:1 и 3:1. В таблице представлены не все новые размеры. Обращайтесь за консультациями к менеджерам!
