Высоковольтные термоусадочные трубки - WRSYL (Stress Control) - cпец. высоковольтная термоусаживаемая трубка для выравнивания напряженности электрического поля

Артикул: 65

WRSYL (Stress Control) - cпец. высоковольтная термоусаживаемая трубка для выравнивания напряженности электрического поля

Артикул: 65

Описание

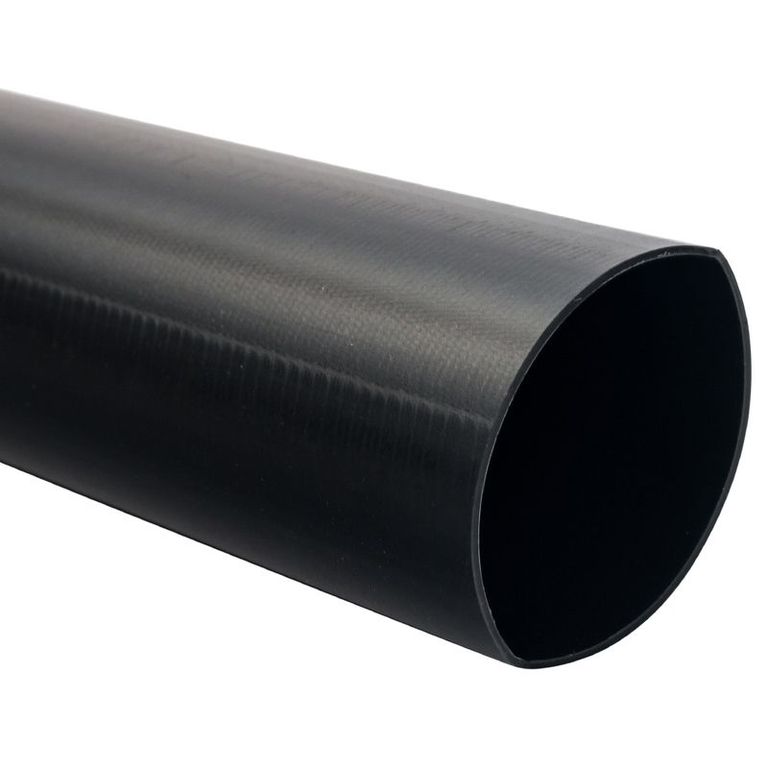

TCT Stress Control - Специальная термоусаживаемая трубка для выравнивания напряженности электрического поля.

Производится в КНР на заводах компании WOER

Марка по каталогу производителя: WRSYL

Специальная термоусаживаемая трубка для выравнивания напряженности электрического поля, защищающая от пробоя изоляции высоковольтной кабельной муфты. Пробой диэлектрика (изоляции кабеля) происходит в ситуациях, когда векторы сил электрического поля фокусируются на маленьком участке изоляции. В таком случае говорят, что напряженность электрического поля в данной точке превысила электрическую прочность диэлектрика. Термоусаживаемые трубки TCT Stress control используются для равномерного распределения напряженности электрического поля на краях полупроводникового экрана кабеля, для предотвращения пробоя диэлектрика. Трубка TCT Stress control применяется в высоковольтных соединительных и концевых муфтах. Совместима как с кабелями в оболочке из сшитого полиэтилена так и с кабелями в бумажно-свинцовой оболочке.

Стандартный цвет: черный. Коэффициент усадки трубки более 2:1.

Таблица 1. Технические характеристики трубок

Свойства	Метод тестирования	Стандартные значения
Рабочая температура	IEC 216	от - 40°C до + 100°C
Прочность на растяжение, мПа	ASTM D638	≥ 12
Удлинение до разрыва, %	ASTM D638	≥ 300
Прочность на растяжение после старения, мПа	ASTM D 2671 + 120°C х 168 часов	≥ 10
Удлинение до разрыва после старения, %	ASTM D 2671 + 120°C х 168 часов	≥ 220
Объемное электрическое сопротивление, Ом х см	IEC 93	1 х 108 – 1 х 1011
Диэлектрическая проницаемость	IEC 250	≥ 20
Продольная усадка, %	-	≤ 10
Эксцентриситет, %	ASTM D267	≤ 30
Водопоглощение, %	ISO 62	≤ 0.1
Минимальная температура начала усадки	-	+ 100°C
Минимальная температура полной усадки	-	+ 130°C

Таблица 2. Размеры трубок

Название	Диаметр		Толщина стенки после усадки, мм	Стандартная длина, мм
Название	До усадки, мм минимум	После усадки, мм максимум	Толщина стенки после усадки, мм	Стандартная длина, мм
30/12	30	12	2.1 +/- 0.1	100-1200
35/15	35	15	2.1 +/- 0.1	100-1200
40/20	40	18	2.1 +/- 0.1	100-1200
45/25	45	20	2.1 +/- 0.1	100-1200
55/25	55	25	2.4 +/- 0.1	100-1200
