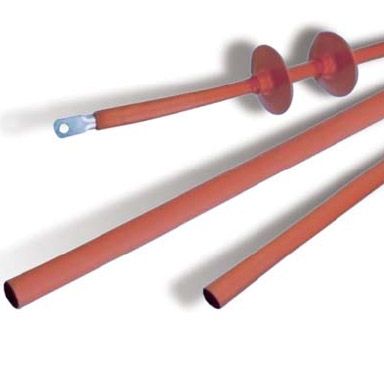

WRSJG - cпециальная высоковольтная изоляционная термоусаживаемая трубка противодействующая эффекту трекинга

WRSJG - cпециальная высоковольтная изоляционная термоусаживаемая трубка противодействующая эффекту трекинга

0

TCT ATR - Специальная изоляционная трубка с антитрекинговыми свойствами.

Производится в КНР на заводах компании WOER

Марка по каталогу производителя: WRSJG

Применяется для предотвращения явления трекинга в соединительных и концевых кабельных муфтах, используется для высоковольтной электрической изоляции высоковольтных кабелей. Изготовлена из полиолефина с антитрекинговыми свойствами, стойкого к погодным условиям и старению, токам утечки, поверхностным электрическим разрядам и ультрафиолетовому излучению. Замедляет горение (Кислородный индекс > 28). Обеспечивает надежную изоляцию и функционирование высоковольтных муфт напряжением до 35 кВ в широком диапазоне эксплуатационных температур. Совместима как с кабелями в оболочке из сшитого полиэтилена так и с кабелями в бумажно-свинцовой оболочке.

Стандартный цвет: кирпично-красный. Коэффициент усадки трубки более, 2:1.


Таблица 1. Технические характеристики трубок TCT ATR

Свойства Метод тестирования Значение
Рабочая температура IEC 216 от -45°C до +105°C
Температура усадки - от +100°C до +130°C
Прочность на растяжение, МПа ASTM-D 2671 ≥ 13
Удлинение до разрыва, % ASTM-D 2671 ≥ 300 %
Прочность на разрыв после старения, Мпа ASTM-D 2671/ (120°Cх168 ч) ≥ 11
Удлинение до разрыва после старения, % ASTM-D 2671/ (120°Cх168 ч) ≥ 220
Диэлектрическая прочность, кВ/мм IEC 243 ≥ 20
Сопротивление трекингу (поверхностным разрядам) ASTM-D-2303 3,75 кВ в течение 1 часа, Тест пройден
Объемное электрическое сопротивление ASTM-D-2303 ≥ 1x1014Ом·см
Диэлектрическая постоянная IEC 250 3,0
Продольная усадка, % - ≤ 10
Эксцентриситет, % ASTM-D-267 ≤ 30
Водопоглощение, % ISO 62 ≤ 0,1
Горючесть (Кислородный индекс) IEC 93 ≥ 28
Тест на коррозию меди ASTM-D-2671 +120°C х 168 ч, нет коррозии
Тест на морозостойкось ASTM-D-2671 - 40°C х 4 ч, нет расстрескивания


Таблица 2. Размеры трубок TCT ATR

Наименование Диаметр Толщина стенки после усадки, мм Стандартная длина, мм
До усадки, мм После усадки, мм
TCT ATR 30/12 30 12 2,2 600-1200
TCT ATR 35/14 35 14 2,3 600-1200
TCT ATR 40/17 40 17 2,3 600-1200
TCT ATR 50/22 50 22 2,4 600-1200
TCT ATR 55/24 55 24 3,2 600-1200
TCT ATR 60/26 60 26 3,2 600-1200
TCT ATR 70/29 70 29 3,2 600-1200
TCT ATR 75/35 75 35 3,2 600-1200
