WDWT - Высоковольтная композитная двухслойная термоусаживаемая трубка (антитрекинговая + полупроводниковая)

Артикул: 64

Артикул: 64

Описание

WDWT - Специальная композитная двухслойная термоусаживаемая трубка с полупроводниковыми, антитрекинговыми и изолирующими свойствами.

Производится в КНР на заводах компании WOER

Марка по каталогу производителя: WDWT Композитная термоусаживаемая трубка WDWT состоит из двух слоев полимера.

Материал: полиолефин, специальные добавки

Внутренний слой красного цвета имеет антитрекинговые и изоляционные свойства (см. трубку WRSJG), а внешний, черный слой является полупроводниковым (см. трубку WRSBG). Трубка обеспечивает хорошее экранирование, имеет хорошие изоляционные и полупроводниковые свойства. Применяется в основном при монтаже силовых кабелей, в термоусаживаемых муфтах и в других изделиях, где требуется одновременная изоляция и экранирование электрических проводников.

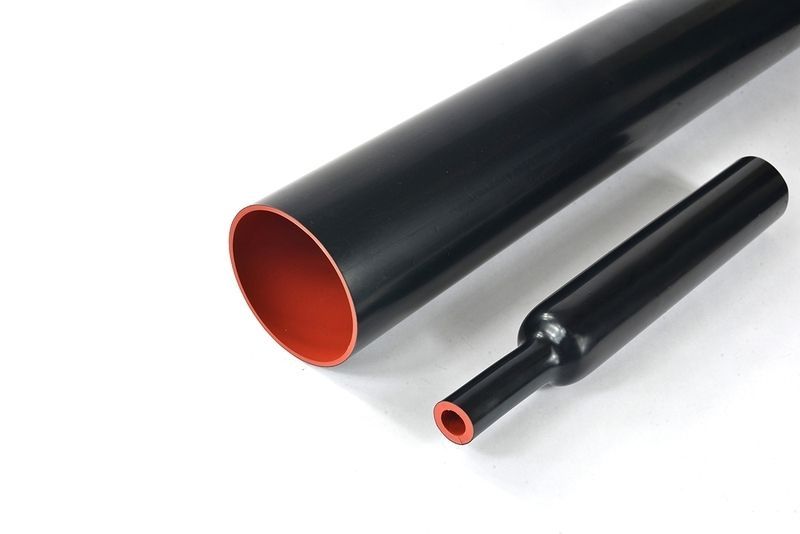

Стандартный цвет: черный снаружи, кирпично-красный изнутри.

Коэффициент усадки более 2:1.

Таблица 1. Технические характеристики трубок WDWT

Свойства	Метод тестирования	Значение
Для внутреннего изолирующего слоя
Рабочая температура	-	от -40°C до +100°C
Температура усадки	-	от +100°C до +130°C
Твердость по Шору (метод А)	ASTM D 2671	≤ 90
Прочность на растяжение, МПа	ASTM D 2671	≥ 12
Удлинение до разрыва, %		≥ 300
Прочность на растяжение после старения, Мпа	ASTM-D 2671/ (120°C х 168 часов)	≥ 9,6
Удлинение до разрыва после старения, %	ASTM-D 2671/ (120°C х 168 часов)	≥ 210
Объемное электрическое сопротивление	IEC 93	≥ 1x1014Ом·см
Водопоглощение, %	ASTM D570	≤ 0,5
Для внешнего полупроводникового слоя
Рабочая температура	-	от -40°C до +100°C
Температура усадки	-	от +100°C до +130°C
Твердость по Шору (метод А)	ASTM D 2671	≤ 90
Прочность на растяжение, МПа	ASTM D 2671	≥ 14
Удлинение до разрыва, %		≥ 300
Прочность на растяжение после старения, Мпа	ASTM-D 2671/ (120°Cх168 ч)	≥ 11,2
Удлинение до разрыва после старения, %	ASTM-D 2671/ (120°Cх168 ч)	≥ 210
Объемное электрическое сопротивление	IEC 93	≥ 1x1014Ом·см

Таблица 2. Размеры трубок WDWT

Наименование	Диаметр		Общая толщина стенки после усадки, мм	Стандартная длина, мм
Наименование	До усадки, мм	После усадки, мм	Общая толщина стенки после усадки, мм	Стандартная длина, мм
30/11	30	11	5,0 +/- 0,3	300-1200
35/13	35	13	5,0 +/- 0,3	300-1200
45/16	45	16	5,0 +/- 0,3	300-1200
55/20	55	20	5,0 +/- 0,3	300-1200
65/27	65	27	5,0 +/- 0,3	300-1200
88/32	85	32	7,0 +/- 0,3	300-1200
100/40	100	40	7,0 +/- 0,3	300-1200
120/47	120	47	7,0 +/- 0,3	300-1200
