WRSHG (Protective tube) - изоляционная термоусаживаемая трубка для внешней механической защиты кабельных муфт
Артикул: 67
WRSHG (Protective tube) - изоляционная термоусаживаемая трубка для внешней механической защиты кабельных муфт
Артикул: 67

В настоящий момент поставляется под заказ. Срок поставки зависит от объёма.

В настоящий момент поставляется под заказ. Срок поставки зависит от объёма.
Описание
Описание

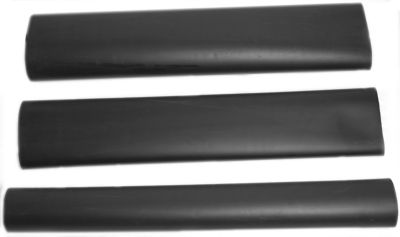

WRSHG - Термоусаживаемая трубка для внешней защиты соединительных и кабельных муфт.

Производится в КНР на заводах компании WOER

Марка по каталогу производителя: WRSHG, Protective tube

Термоусаживаемая трубка WRSHG изготовлена из радиационно сшитого полиолефина. Имеет прекрасные изолирующие свойства, высокую физическую прочность, стойкость к истиранию и механическим повреждениям. Обладает способностью быстрой усадки. Применяется в основном в качестве внешней защитной оболочки жил кабеля в высоковольтных соединительных и концевых кабельных муфтах.

Все термоусаживаемые концевые и соединительные муфты WOER, работающие под напряжением до 1 кВ комплектуются данными термоусаживаемыми трубками.

Стандартный цвет: чёрный. Коэффициент усадки трубки более, 2:1.


Таблица 1. Технические характеристики трубок WRSHG

Свойства

Метод тестирования

Значение

Рабочая температура

-

от -45°C до +105°C

Температура усадки

-

от +100°C до +130°C

Прочность на растяжение, МПа

ASTM D 638

≥ 13

Удлинение до разрыва, %

ASTM D 638

≥ 300 %

Прочность на разрыв после старения, Мпа

ASTM-D 2671/ (120°Cх168 ч)

≥ 11

Удлинение до разрыва после старения, %

ASTM-D 2671/ (120°Cх168 ч)

≥ 230

Диэлектрическая прочность, кВ/мм

IEC 243

≥ 20

Объемное электрическое сопротивление

IEC 93

≥ 1x1014Ом·см

Продольная усадка, %

UL 224

≤ 10

Эксцентриситет, %

ASTM D 2671

≤ 30

Водопоглощение, %

ISO 62

≤ 0,1


Таблица 2. Размеры трубок WRSHG

Наименование

Диаметр

Толщина стенки после усадки, мм

Стандартная длина, мм

До усадки, мм

После усадки, мм

WRSHG 10/5

10

5

1,2 +/- 0,1

275-1000

WRSHG 15/7

15

7

1,4 +/- 0,1

275-1000

WRSHG 20/8

20

8

1,7 +/- 0,1

275-1000

WRSHG 30/11

30

11

1,9 +/- 0,1

275-1000

WRSHG 35/13

35

13

2,1 +/- 0,1

275-1000

WRSHG 40/17

40

17

2,4 +/- 0,1

275-1000

WRSHG 50/22

50

22

2,6 +/- 0,1

800-1200

WRSHG 60/25

60

25

2,6 +/- 0,1

800-1200

WRSHG 80/30

80

30

2,9 +/- 0,1

800-1200

WRSHG 100/39

100

39

3,15 +/- 0,15

800-1200

WRSHG 120/45

120

45

3,15 +/- 0,15

800-1200

WRSHG 140/56

140

56

3,65 +/- 0,15

800-1200

WRSHG 160/58

160

58

3,65 +/- 0,15

800-1200
