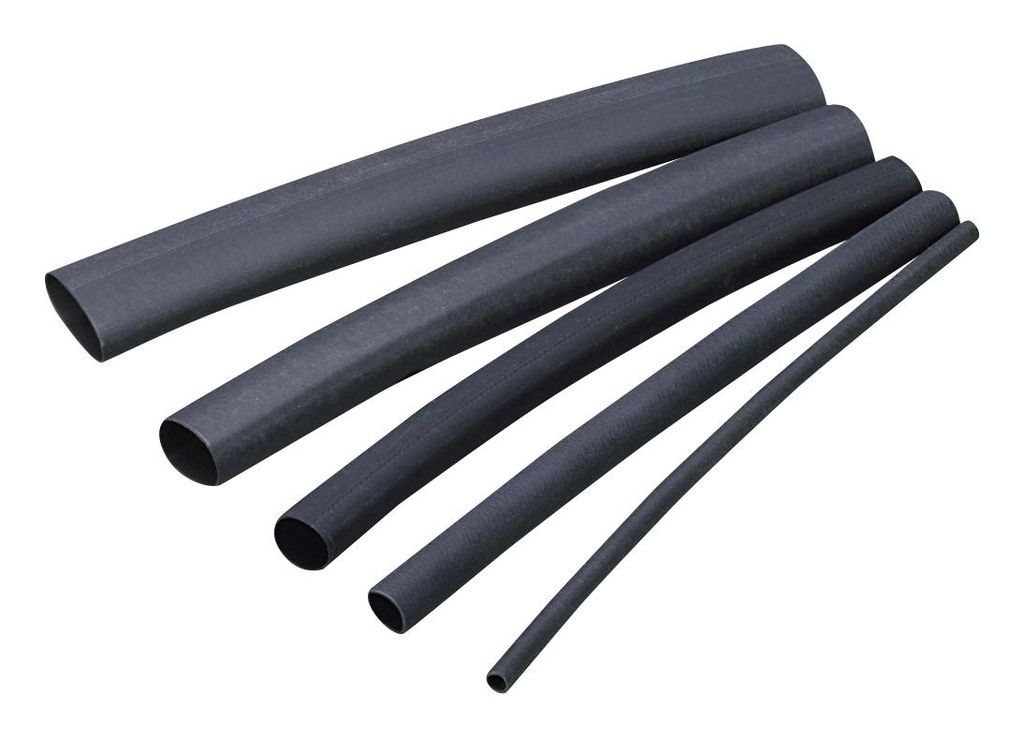

Термоусадочная трубка Raychman I-5000

Артикул: 312

Термоусадочная трубка Raychman I-5000 химически стойкая, подавляет горение

Артикул: 312

Описание

1. Основные технические характеристики

Свойства		Метод испытания	Стандартные значения
Физические	Прочность на растяжение, МПа	ASTM D2671	Не менее 10,4
	Удлинение до разрыва, %	ASTM D2671	Не менее 200
	Продольная усадка, %	UL224	Не более 5%
	Прочность на растяжение после термического воздействия, МПа	UL224 (+180 °С x 168 часов)	Не менее 7,3
	Удлинение до разрыва после термического воздействия, %	UL224 (+180 °С x 168 часов)	Не менее 100
	Тепловой шок	UL224 (+250 °С x 4 часа)	Нет потеков и растрескивания
	Испытание холодом	UL224 (-30 °С x 1 час)	Не растрескивается
Электрические	Диэлектрическая прочность, кВ/мм	IEC243	Не менее 15
Электрические	Объемное электрическое сопротивление	IEC93	Не менее 1014Ом х см
Химические	Водопоглощение, %	ASTM D570	Менее 0,5
	Коррозия меди	-	Не корродирует
	Коррозия материала	UL224	Не корродирует
	Горючесть	UL224	VW-1 (Подавление горения)

2. Размеры трубок

Диаметр		Толщина стенок после усадки s2, мм	Упаковка рулон, м
до усадки, d1мм	после усадки, d2 мм	Толщина стенок после усадки s2, мм	Упаковка рулон, м
1.0	0,5	0,33	200
1,5	0,75	0,33	200
2,0	1,0	0,33	200
2,5	1,25	0,44	200
3,0	1,5	0,44	200
3,5	1,75	0,44	200
4,0	2,0	0,44	200
4,5	2,25	0,44	200
5,0	2,5	0,44	100
6,0	3,0	0,44	100
7,0	3,5	0,56	100
8,0	4,0	0,56	100
9,0	4,5	0,56	100
10,0	5,0	0,56	100
11,0	5,5	0,56	100
12,0	6,0	0,56	100
13,0	6,5	0,56	100
14,0	7,0	0,69	100
15,0	7,5	0,69	100
16,0	8,0	0,69	100
17,0	8,5	0,69	100
18,0	9,0	0,69	100
20,0	10,0	0,69	100
22,0	11,0	0,69	50
25,0	12,5	0,77	50
28,0	14,0	0,77	50
30,0	15,0	0,77	50
35,0	17,5	0,87	50
40,0	20,0	0,87	50
45,0	22,5	0,87	50
50,0	50,0	0,87	25
60,0	60,0	0,97	25
70,0	70,0	0,97	25
80,0	80,0	1,17	25
90,0	90,0	1,17	25
100,0	100,0	1,17	25
120,0	120,0	1,17	25
150,0	150,0	1,27	25
180,0	180,0	1,27	15

В настоящий момент трубка Raychman I-5000 поставляется только под заказ от определённого количества, в зависимости от диаметра.
