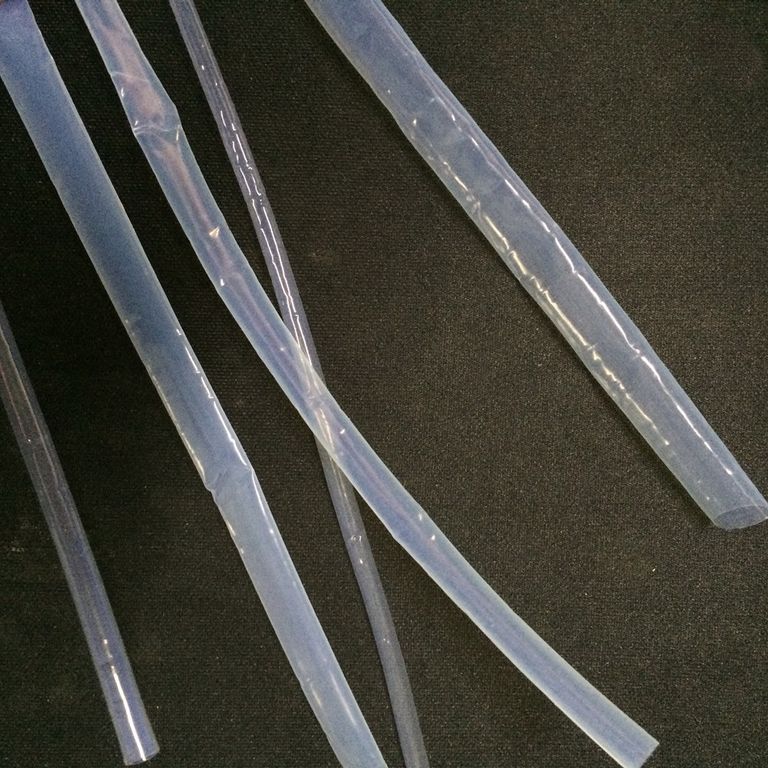

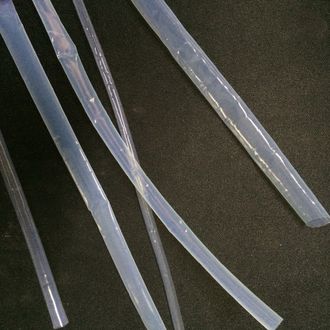

PTFE - тонкостенная негорючая, химически стойкая термоусадочная трубка из фторопласта-4 (Teflon)

Артикул: 60

Артикул: 60

Рабочая температура: от -65°C до +260°C.

Температура усадки: +350°C и полная усадка при 450°C.

Размеры: согласно приведённым таблицам ниже.

Коэффициент усадки: 2:1,4:1

Материал: «сшитый» политетрафторэтилен, он же фторопласт-4, тефлон.

Доступные цвета: Прозрачный.

Рабочая температура: от -65°C до +260°C.

Температура усадки: +350°C и полная усадка при 450°C.

Размеры: согласно приведённым таблицам ниже.

Коэффициент усадки: 2:1,4:1

Материал: «сшитый» политетрафторэтилен, он же фторопласт-4, тефлон.

Доступные цвета: Прозрачный.

Описание

PTFE - тефлоновые термоусадочные трубки изготавливаются из материала ПолиТетраФторЭтилена (другие названия материала - фторопласт-4, Тефлон, PTFE-ПТФЕ) благодаря чему имеют уникальные физические и химические свойства. Негорючие тонкостенные трубки имею широчайший диапазон рабочих температур от - 65°С до + 260°С и высокую температуру усадки от 350°С. Кроме того они стойкие практически к любым химическим растворителям, ультрафиолетовому излучению, нефтепродуктам и другим агрессивным жидкостям.

Применение: Термоусаживаемые трубки PTFE предназначены для использования в экстремальных условиях: при высоких температурах и в агрессивных химических средах (например в растворителях, щелочах, кислотах). Могут использоваться для эффективной влагоустойчивой изоляции электрических соединений, коннекторов, жгутов, сопряжений кабеля, клемм и т.д. работающих в экстремальных условиях. Применяется в производстве и эксплуатации различного оборудования, в научных исследованиях, в химии, приборостроении, машиностроении, связи и т.д. Усадка данной трубки требует дополнительных навыков и техники безопасности.

1. Основные технические характеристики трубки

Свойства		Метод испытания	Стандартные значения
Физические	Разрушающее усилие при растяжении	ASTM D638	от 20,0 МПa
	Удлинение перед разрывом	ASTM D638	от 200 %
	Усадка продольная	ASTM D2671	±15 % макс
	Удельная плотность	ASTM D792, A-I	2,1 г/см3
	Перерезывающая сила	ASTM D882	750 МПа макс
	Воздействие высоких температур (168 часов x 300 °C)	IEC 811-1-2	Нет стекания, скапывания или растрескивания
	Тепловой удар (4 ч при 400 °C)	IEC 811-1-2	Нет стекания, скапывания или растрескивания
	Гибкость при низких температурах	ASTM D2671 Meth С	Нет растрескивания при -65 °C
	Горючесть	ASTM D876	Негорючие
	Диапазон рабочих температур	-	от -65 °С до +260 °С
	Рекомендуемая температура усадки	-	от +350 °С до +450 °С
Электрические	Электрическая прочность	ASTM D149	до 24 кВ/мм
Электрические	Удельное объемное электрическое сопротивление	ASTM D257	1019 Ом/см
Химические	Коррозионная стойкость	ASTM D2671 Метод А	Не коррозирует
	Коррозия с медью	ASTM D2671 Метод B	Не коррозирует
	Химическая стойкость	-	Стойкие
	Водопоглощение	ASTM D570	0,01 %

2. Размеры трубки

Тип	Внутренний диаметр		Толщина стенок после полной усадки s2, мм
Тип	до усадки d1, мм	после усадки d2, мм	Толщина стенок после полной усадки s2, мм
Трубки PTFE c коэффициентом усадки 4:1
PTFE 2,0	2.0±0.2	≤0.50	0.30±0.05
PTFE 2,5	2.5±0.2	≤0.65	0.30±0.05
PTFE 3,0	3.0±0.2	≤0.80	0.30±0.05
PTFE 5,0	5.0±0.3	≤1.25	0.30±0.05
PTFE 6,0	6.0±0.3	≤1.5	0.30±0.05
PTFE 8,0	8.0±0.3	≤2.0	0.35±0.05
PTFE 9,0	9.0±0.3	≤2.25	0.35±0.05
PTFE 10,0	10.0±0.3	≤2.5	0.35±0.05
PTFE 13,0	13.0±0.3	≤3.25	0.35±0.05
PTFE 14,0	14.0±0.3	≤3.5	0.35±0.05
PTFE 15,0	15.0±0.3	≤3.75	0.35±0.05
PTFE 17,45/5,03	17,45	5,03	0,38±0.05
PTFE 19,05/5,69	19,05	5,69	0,38±0.05
PTFE 22,23/6,20	22,23	6,20	0,38±0.05
PTFE 25,40/7,06	25,40	7,06	0,38±0.05
PTFE 31,75/8,81	31,75	8,81	0,38±0.05
PTFE 38,10/10,16	38,10	10,16	0,38±0.05
PTFE 44,45/11,43	44,45	11,43	0,38±0.05
PTFE 50,80/13,21	50,80	13,21	0,51±0.05
PTFE 57,15/14,86	57,15	14,86	0,51±0.05
PTFE 63,50/16,51	63,50	16,51	0,51±0.05
PTFE 69,85/18,03	69,85	18,03	0,51±0.05
PTFE 76,20/19,68	76,20	19,68	0,51±0.05
Трубки PTFE c шагом 0,5 и 1 мм коэффициент усадки 4:1
PTFE 3,0	3,0±0.2	≤0,75	0,3±0,05
PTFE 3,5	3,5±0.2	≤0,87	0,3±0,05
PTFE 4,0	4,0±0.2	≤1,00	0,3±0,05
PTFE 4,5	4,5±0.2	≤1,12	0,3±0,05
PTFE 5,0	5,0±0.2	≤1,25	0,3±0,05
PTFE 5,5	5,5±0.2	≤1,37	0,3±0,05
PTFE 6,0	6,0±0.3	≤1,50	0,3±0,05
PTFE 7,0	7,0±0.3	≤1,75	0,3±0,05
PTFE 8,0	8,0±0.3	≤2,00	0,3±0,05
PTFE 9,5	9,5±0.3	≤2,37	0,3±0,05
PTFE 10,0	10,0±0.3	≤2,50	0,3±0,05
PTFE 11,0	11,0±0.3	≤2,7	0,3±0,05
PTFE 12,5	12,5±0.3	≤3,1	0,38±0,1
PTFE 14,0	14,0±0.3	≤3,5	0,38±0,1
PTFE 15,5	15,5±0.4	≤3,8	0,38±0,1
PTFE 17,0	17,0±0.4	≤4,25	0,38±0,1
PTFE 19,0	19,0±0.4	≤4,75	0,38±0,1
PTFE 22,0	22,0±0.4	≤5,5	0,38±0,1
PTFE 25,0	25,0±0.4	≤6,2	0,38±0,1
PTFE 31,5	31,5±0.4	≤7,8	0,38±0,1
PTFE 44,0	44,0±0.4	≤11,0	0,38±0,1
Трубки PTFE AWG c коэффициентом усадки 2:1
PTFE AWG 0,86/0,38	0,86	0,38	0,23
PTFE AWG 0,97/0,46	0,97	0,46	0,23
PTFE AWG 1,17/0,56	1,17	0,56	0,23
PTFE AWG 1,27/0,64	1,27	0,69	0,25
PTFE AWG 1,4/0,80	1,4	0,81	0,25
PTFE AWG 1,52/0,97	1,52	0,99	0,30
PTFE AWG 1,93/1,17	1,93	1,24	0,30
PTFE AWG 2,36/1,45	2,36	1,55	0,30
PTFE AWG 3,05/1,82	3,05	1,83	0,30
PTFE AWG 3,81/2,26	3,81	2,26	0,30
PTFE AWG 4,85/2,80	4,85	2,84	0,30
PTFE AWG 6,10/3,35	6,10	3,58	0,38
PTFE AWG 7,67/4,4	7,67	4,52	0,38
PTFE AWG 9,40/5,45	9,4	5,69	0,38
PTFE AWG 10,92/6,90	10,92	7,06	0,38
PTFE AWG 11,94/8,56	11,94	8,81	0,38

Трубки PTFE с коэффициентом усадки 2:1

Типоразмер трубки	До усадки			После усадки
	Внутренний диаметр	Толщина стенки (мм)		Внутренний диаметр	Толщина стенки (мм)
	Внутренний диаметр	Тонкостенная	Толстостенная	Внутренний диаметр	Тонкостенная	Толстостенная
PTFE 0.8	0.8±0.2	0.10±0.05	0.15±0.05	≤0.40	0.15±0.05	0.25±0.05
PTFE 1.0	1.0±0.2	0.10±0.05	0.15±0.05	≤0.53	0.15±0.05	0.25±0.05
PTFE 1.5	1.5±0.2	0.10±0.05	0.20±0.05	≤0.81	0.15±0.05	0.30±0.05
PTFE 2.0	2.0±0.2	0.10±0.05	0.20±0.05	≤1.07	0.15±0.05	0.30±0.05
PTFE 2.5	2.5±0.3	0.10±0.05	0.20±0.05	≤1.32	0.15±0.05	0.30±0.05
PTFE 3.0	3.0±0.3	0.10±0.05	0.20±0.05	≤1.65	0.15±0.05	0.30±0.05
PTFE 3.5	3.5±0.3	0.15±0.05	0.20±0.05	≤1.83	0.20±0.05	0.30±0.05
PTFE 4.0	4.0±0.3	0.15±0.05	0.20±0.05	≤2.05	0.20±0.05	0.30±0.05
PTFE 4.5	4.5±0.3	0.15±0.05	0.20±0.05	≤2.31	0.20±0.05	0.30±0.05
PTFE 5.0	5.0±0.3	0.15±0.05	0.20±0.05	≤2.57	0.20±0.05	0.30±0.05
PTFE 6.0	6.0+0.5/-0.2	0.15±0.05	0.25±0.05	≤3.1	0.20±0.05	0.38±0.05
PTFE 7.0	7.0+0.5/-0.2	0.15±0.05	0.25±0.05	≤3.53	0.20±0.05	0.38±0.05
PTFE 8.0	8.0+0.5/-0.2	0.15±0.05	0.25±0.05	≤4.0	0.20±0.05	0.38±0.05
PTFE 9.0	9.0+0.8/-0.2	0.18±0.05	0.25±0.05	≤4.5	0.25±0.05	0.38±0.05
PTFE 10	10+0.8/-0.2	0.18±0.05	0.25±0.05	≤5.0	0.25±0.05	0.38±0.05
PTFE 11	11+0.8/-0.2	0.18±0.05	0.25±0.05	≤5.53	0.25±0.05	0.38±0.05
PTFE 12	12+0.8/-0.2	0.18±0.05	0.25±0.05	≤6.2	0.25±0.05	0.38±0.05
PTFE 13	13+0.8/-0.2	0.18±0.05	0.25±0.05	≤6.7	0.25±0.05	0.38±0.05
PTFE 14	14+0.8/-0.2	0.18±0.05	0.25±0.05	≤7.2	0.25±0.05	0.38±0.05
PTFE 15	15+0.8/-0.2	0.18±0.05	0.25±0.05	≤7.8	0.25±0.05	0.38±0.05
PTFE 16	16+0.8/-0.2	0.18±0.05	0.25±0.05	≤8.2	0.25±0.05	0.38±0.05

Поставляется в бухтах или в нарезке по 1,22м/1,0м упакованная в полиэтиленовые пакеты.

Количество в бухте и упаковке зависит от партии и поставщика.
