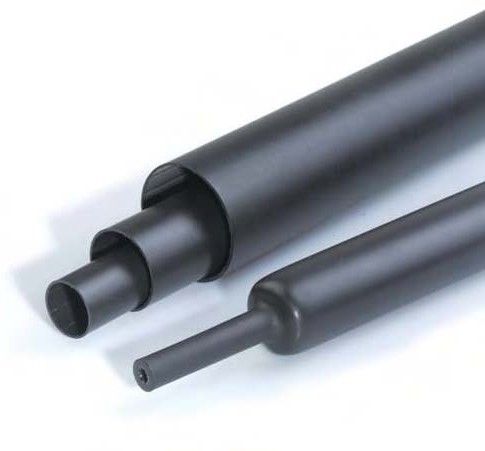

Среднестенная термоусадочная трубка с клеевым слоем самозатухающая TCT GW1 (3x, 4x)

хит

Артикул: 47

Среднестенная термоусадочная трубка с клеевым слоем самозатухающая TCT GW1 (3x, 4x)

Артикул: 47

Близкие аналоги: SBRSM, IAKT, B-5, ATUM, IHKT, HXKT, CPA100, CGPT, DWTC, HTAT, CPA104, ETW-803, SCL, EPTW, MTW, MWTM, 702, W3B2, EPS300, ETW804, МDT-A

Поставляем GW1 2X с коэффициентом усадки 2:1 в бухтах и нарезке по 1,22 м. диаметры от 1,6 мм. до 50,8 мм. включительно.

Близкие аналоги: SBRSM, IAKT, B-5, ATUM, IHKT, HXKT, CPA100, CGPT, DWTC, HTAT, CPA104, ETW-803, SCL, EPTW, MTW, MWTM, 702, W3B2, EPS300, ETW804, МDT-A

Поставляем GW1 2X с коэффициентом усадки 2:1 в бухтах и нарезке по 1,22 м. диаметры от 1,6 мм. до 50,8 мм. включительно.

Описание

TCT GW1 - гибкая самозатухающая ( с подавлением горения ) термоусадочная трубка с клеевым слоем из серии клеевых трубок TCT GW, хорошее химическое сопротивление к средам, хорошая механическая прочность. К этой серии относятся трубки: GW1 2X, GW1 3X, GW1 4X, GW2, GW3, различающиеся толщиной стенки и коэффициентом усадки (для GW1).

Материал: полиолефин

Трубка предназначена как для электрической изоляции, так и для механической защиты объектов, в том числе от жидкостей и влаги, благодаря герметизирующему клеевому слою. Трубка имеет хорошую стойкость к морозу.

Среди трубок серии GW - трубки GW1 имеют самую тонкую стенку (которая, тем не менее, все же толще, чем у обычных тонкостенных трубок), и применяются в основном для защиты элементов, требующих гибкости при эксплуатации, или объектов со сложным изогнутым профилем (связки кабеля, металлические трубопроводы, гидроизоляция). В отличие от GW1 2X, эти трубки имеют коэффициент усадки 3:1 и 4:1. Это единственный серийный тип трубок среди продукции под маркой TCT, имеющий такой высокий коэффициент усадки. Трубки соответствуют стандарту RoHS.

Данные клеевые трубки рассчитаны на использование под напряжением до 1000 Вольт. При более высоких значениях напряжения рекомендуется использовать трубки с более толстой стенкой - GW2 и GW3.

Трубка поставляется в отрезках по 1,22 метра и в бухтах. Цвет трубки - черный.

Изготовление трубок других цветов возможно при индивидуальном заказе.

Таблица 1. Технические характеристики трубок TCT GW1

Свойство	Метод испытания	Стандартные значения
Прочность на растяжение, МПа	ASTM D 2671	Не менее 12,0
Удлинение до разрыва, %	ASTM D 2671	Не менее 400
Прочность на растяжение после термического воздействия, МПа	ASTM D2671 (+150 °С × 168 часов)	Не менее 12,0
Удлинение до разрыва после термического воздействия, %	ASTM D2671 (+150 °С × 168 часов)	Не менее 350
Тепловой шок	ASTM D2671 (+200 °С × 30 минут)	Нет потеков и растрескивания
Испытание холодом	ASTM D2671 (-55 °С × 4 часа)	Не растрескивается
Рабочая температура	ASTM-E28	от -45 °С до +125 °С
Температура усадки	ASTM-E28	от +135 °С
Температура размягчения/плавления клея	ASTM-E28	от +70°С/от +90°С
Электрическая прочность, кВ/мм	ASTM D2671	Не менее 15
Объемное электрическое сопротивление	ASTM D257	Не менее 1014 Ом·см
Водопоглощение, %	ASTM D570	0,5
Горючесть	-	подавляет горение (кроме клеевого слоя)
Коэффициент усадки	-	от 3:1 до 4:1

Таблица 2. Размеры трубок TCT GW1 3X

Размер	Внутренний диаметр до усадки (мм)	После усадки			Применяется для усадки на предметы диаметром (мм)	Стандартная упаковка*
мм.	Внутренний диаметр до усадки (мм)	Внутренний диаметр с учетом клея (мм)	Средняя толщина стенки (мм)	Толщина клеевого слоя (мм)	Применяется для усадки на предметы диаметром (мм)	Стандартная упаковка*
Ø 3,2	3,2 ± 0,4	≤ 1.0	0.95	0.35	от 1.0 до 3.1	200 шт/уп-200 м/бух
Ø 4,8	4,8 ± 0,4	≤ 1.6	1.10	0.50	от 1.8 до 4.6	150 шт/уп-100 м/бух
Ø 6,4	6,4 ± 0,4	≤ 2.2	1.20	0.60	от 2.4 до 6.4	100 шт/уп-100 м/бух
Ø 7,9	7,9 ± 0,4	≤ 2.7	1.30	0.60	от 2.9 до 7.7	50 шт/уп-100 м/бух
Ø 9,5	9,5 ± 0,5	≤ 3.2	1.40	0.65	от 3.4 до 9.4	50 шт/уп-50 м/бух
Ø12,7	12,7 ± 0,8	≤ 4.2	1.50	0.75	от 4.4 до 12.5	30 шт/уп-25 м/бух
Ø15,0	15,0 ± 0,9	≤ 5.2	1.80	0.85	от 5.4 до 14.8	25 шт/уп-25 м/бух
Ø19,0	19,1 ± 1,0	≤ 6.3	2.00	0.90	от 6.5 до 18.8	20 шт/уп-25 м/бух
Ø25,4	25,4 ± 1,1	≤ 8.5	2.10	0.90	от 8.8 до 25	25 шт/уп-25 м/бух
Ø30,0	30,0 ± 1,2	≤ 10.2	2.20	1.00	от 10.5 до 30	15 шт/уп-25 м/бух
Ø39,0	39,0 ± 1,3	≤ 13.5	2.40	1.05	от 14.0 до 39	15 шт/уп-25 м/бух
Ø50,0	50,0 ± 1,4	≤ 17.0	2.70	1.20	от 17.5 до 49	10 шт/уп-25 м/бух
Ø64,0	≤ 64,0	≤ 21.0	3.00	1.20	от 22 до 62	5 шт/уп-25 м/бух
Ø75,0	≤ 75,0	≤ 25.0	3.20	1.20	от 26 до 72	5 шт/уп
Ø85,0	≤ 85,0	≤ 28.0	3.00	1.25	от 30 до 82	5 шт/уп
Ø90,0	≤ 90,0	≤ 30.0	3.30	1.30	от 32 до 88	5 шт/уп
Ø100,0	≤ 100,0	≤ 34.0	3.50	1.40	от 36 до 90	5 шт/уп
Ø125,0	≤ 125,0	≤ 42.0	3.50	1.40	от 44 до 125	5 шт/уп

Таблица 3. Размеры трубок TCT GW1 4X

Размер, мм	Минимальный диаметр при поставке, мм	После усадки			Упаковка*
Размер, мм	Минимальный диаметр при поставке, мм	Максимальный внутренний диаметр, мм	Общая толщина стенки, мм	Толщина клеевого слоя, мм	Упаковка*
4,0	4,0	1,0	1,0 +/- 0,15	0,4 +/- 0,15	Бухта 200 м
6,0	6,0	1,5	1,1 +/- 0,15	0,4 +/- 0,15	Бухта 100 м
8,0	8,0	2,0	1,5 +/- 0,15	0,5 +/- 0,15	Бухта 50 м
12,0	12,0	3,0	1,7 +/- 0,15	0,5 +/- 0,15	1,22 м/шт
16,0	16,0	4,0	2,0 +/- 0,15	0,6 +/- 0,15	1,22 м/шт
20,0	20,0	5,0	2,3 +/- 0,25	0,6 +/- 0,15	1,22 м/шт
24,0	24,0	6,0	2,5 +/- 0,25	0,6 +/- 0,15	1,22 м/шт
32,0	32,0	8,0	2,8 +/- 0,30	0,7 +/- 0,15	1,22 м/шт
52,0	52,0	13,0	3,0 +/- 0,30	0,7 +/- 0,15	1,22 м/шт

При производстве допускается погрешность диаметра до усадки в пределах до 12% в зависимости от размера трубки, соответственно такие параметры как диаметр после усадки и толщина стенки после усадки, включая клеевой, слой имеют так же погрешность, но она НЕ линейная так как дополнительно зависит от степени и времени нагрева при усадке.

* - в зависимости от партии количество в упаковке/бухте может отличаться
