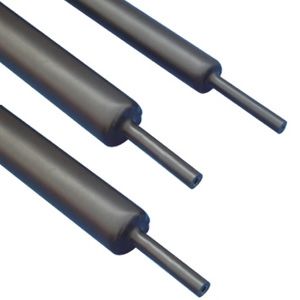

Среднестенная самозатухающая термоусадочная трубка с клеевым слоем TCT GW2

Артикул: 49

Среднестенная самозатухающая термоусадочная трубка с клеем TCT GW2

Артикул: 49

Оформить заказ

Близкие аналоги : CFM, CCM, MWTM, MDT-A, MTW 707, CFTW, PMWT, XCSM

Описание

Производится в КНР на заводах компании WOER

Марка по каталогу производителя: SBRSM

По толщине стенки эта трубка занимает промежуточное положение между GW1 и GW3.

Материал: полиолефин

Трубка GW2 предназначена для широкого круга задач. Основной особенностью этого типа трубок является наличие клеевого слоя на внутренней поверхности, что и определяет сферу ее применения. Основная сфера применения такой трубки - механическая и электрическая защита объектов от неблагоприятных внешних воздействий. Благодаря клеевому слою, обеспечивающему герметичность соединения трубки с объектом, она с успехом применяется в гидроизоляционных целях, например при прокладке различных водоводов, для защиты металлических труб и других объектов от коррозии. При хорошей механической прочности GW2 обладает хорошей гибкостью, что расширяет сферу ее использования. Обладая высокой диэлектрической прочностью, эта трубка применяется для защиты электрических кабелей, в том числе и высоковольтных, а так же дополнительной изоляции проводников и контактов. Благодаря широкому диапазону рабочих температур трубка может использоваться на открытом воздухе. Соответствуют стандарту RoHS.

Трубка рассчитана для применения при напряжении до 10 кВт.

Коэффициент усадки этой трубки не менее, чем 3:1. Трубка поставляется в отрезках по 1,22 метра, маленькие диаметры поставляются как отрезками, так и в рулонах (на заказ). Цвет трубки - черный. Изготовление трубок других цветов возможно при индивидуальном заказе не менее 500 метров.

Таблица 1. Технические характеристики трубки TCT GW2

Характеристики	Значения
Диапазон рабочих температур:	от - 45°C до + 125°C
Минимальная температура усадки	от + 125°C
Температура плавления клея	от + 90°C
Диэлектрическая прочность, кВ/мм	> 20
Удельное объемное электрическое сопротивление	более 1 x 1014 Ом · См
Прочность на растяжение, мПа	более 14.5
Плотность, г/см3	1,2
Удлинение до разрыва, %	400
Водопоглощение, %	<0.5
Коэффициент усадки	3:1

Таблица 2. Размеры трубок TCT GW2

Размер (мм)	Внутренний диаметр до усадки (мм)	После усадки				Упаковка (шт./упак.) *
Размер (мм)	Внутренний диаметр до усадки (мм)	Внутренний диаметр, (мм)	Толщина стенки, (мм)	Толщина клеевого слоя, (мм)	Общая средняя толщина стенки, (мм)	Упаковка (шт./упак.) *
Ø10.2	10.2	3.1	1,40 ±0,20	0,35 ± 0,10	1,75 ± 0,25	40
Ø16.0	16.0	5.0	1,50 ±0,20	0,40 ± 0,10	1,90 ± 0,25	20
Ø19.0	19.0	6.0	2,00 ±0,20	0,45 ± 0,10	2,45 ± 0,25	15
Ø25.0	25.0	8.0	2,00 ±0,20	0,45 ± 0,10	2,45 ± 0,25	15
Ø28.0	28.0	9.0	2,00 ±0,20	0,50 ± 0,10	2,60 ± 0,25	15
Ø35.0	35.0	11.3	2,20 ±0,20	0,50 ± 0,10	2,70 ± 0,25	10
Ø38.0	38.0	12.3	2,20 ±0,20	0,50 ± 0,10	2,70 ± 0,25	10
Ø43.0	43.0	14.0	2,20 ±0,20	0,50 ± 0,10	2,70 ± 0,25	10
Ø52.1	52.1	17.0	2,30 ±0,25	0,50 ± 0,15	2,80 ± 0,30	5
Ø63.0	63.0	20.7	2,50 ±0,25	0,50 ± 0,15	3,00 ± 0,30	5
Ø70.0	70.0	23.0	2,55 ±0,25	0,50 ± 0,15	3,00 ± 0,30	5
Ø75.0	75.0	24.7	2,60 ±0,25	0,50 ± 0,15	3,00 ± 0,30	5
Ø85.0	85.0	28.0	2,80 ±0,30	0,50 ± 0,15	3,30 ± 0,30	5
Ø95.0	95.0	31.3	3,10 ±0,30	0,60 ± 0,20	3,70 ± 0,35	5
Ø115.0	115.0	38.0	3,10 ±0,30	0,60 ± 0,20	3,70 ± 0,35	штучно
Ø140.0	140.0	46.3	3,10 ±0,30	0,60 ± 0,20	3,70 ± 0,35	штучно
Ø160.0**	160.0	53.0	3,15 ±0,35	0,65 ± 0,25	3,75 ± 0,40	штучно
Ø175.0**	175.0	56.3	3,15 ±0,35	0,65 ± 0,25	3,75 ± 0,40	штучно
Ø200.0**	200.0	66.3	3,20 ±0,40	0,70 ± 0,30	3,80 ± 0,45	штучно
Ø230.0**	230.0	76.3	3,20 ±0,40	0,70 ± 0,30	3,80 ± 0,45	штучно

При производстве допускается погрешность диаметра до усадки в пределах до 12% в зависимости от размера трубки, соответственно такие параметры как диаметр после усадки и толщина стенки после усадки, включая клеевой, слой имеют так же погрешность, но она НЕ линейная так как дополнительно зависит от степени и времени нагрева при усадке.

* - в зависимости от партии количество в упакове может отличаться

** - в нарезке по 1 м.
