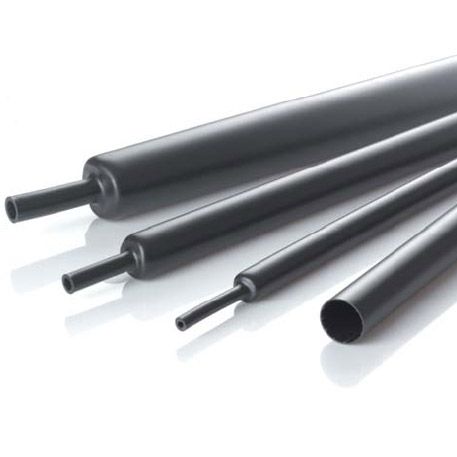

Толстостенная самозатухающая термоусадочная трубка с клеевым слоем TCT GW3

Артикул: 50

Артикул: 50

Близкие аналоги : CFW, XCSM, 3M HDT-A, WCSM, PHWT

Описание

Материал: полиолефин
Производится в КНР на заводах компании WOER
Марка по каталогу производителя: SBRSW

По своим свойствам трубка TCT GW3 является близким аналогом известной марки трубок CFW, фирмы DSG, но в отличие от них подавляет горение.

Рекомендуются для применения с оборудованием при напряжениях от 1 до 25 кВ. Применяются для механической защиты, электрической изоляции и защиты от воздействий окружающей среды, в том числе при уличном монтаже, различного кабельного оборудования, спутникового и антенного оборудования, газовых и водопроводных труб и т.д. Благодаря клеевому слою отлично защищают оборудование от влаги и коррозионных процессов. Утолщенная стенка обеспечивает дополнительную механическую защиту. Термоусадочная трубка с клеем TCT GW3 cоответствуют стандарту RoHS.

Коэффициент усадки 3:1. Трубка поставляется в отрезках по 1,22 метра. Цвет трубки - черный. Изготовление трубок других цветов возможно при индивидуальном заказе не менее 500 метров/штук.

Таблица 1. Технические характеристики трубки TCT-H GW3

Характеристики	Значения
Диапазон рабочих температур:	от - 45°C до + 125°C
Температура усадки:	от + 130°C
Температура плавления клея	от + 90°C
Диэлектрическая прочность, кВ/мм	> 20
Удельное объемное сопротивление	> 1 x 1014 Ом · См
Прочность на растяжение, мПа	> 14.5
Удлинение до разрыва, %	> 300
Коэффициент усадки:	3:1

Таблица 2. Размеры трубок TCT-H GW3

Наименование	Размер при поставке	После усадки				Размер, м/шт.
Наименование	Размер при поставке	Внутренний диаметр, мм	Толщина стенки без клея, мм	Толщина клеевого слоя, мм	Общая толщина стенки, мм	Размер, м/шт.
9/3	9,0	3,0	2.0±0,20	0,35±0,10	2,35±0,30	1,22
13/4	13,0	4,0	2.4±0,20	0,35±0,10	2,75±0,30	1,22
20/6	20,0	6,0	2.5±0,20	0,40±0,10	2,90±0,30	1,22
28/9	28,0	9,0	2.5±0,20	0,40±0,10	2,90±0,30	1,22
33/10,2	33,0	10,2	3.2±0,25	0,40±0,10	3,60±0,35	1,22
38,1/12	38,0	12,0	3.4±0,25	0,60±0,15	4,00±0,40	1,22
43,2/12	43,2	12,0	4.3±0,20	0,70±0,20	5,00±0,40	1,22
51/16	51,0	16,0	4.3±0,20	0,70±0,20	5,00±0,40	1,22
70/21	70,0	21,0	4.3±0,20	0,70±0,20	5,00±0,40	1,22
85/25	85,0	25,0	4.3±0,20	0,70±0,20	5,00±0,40	1,22
105/30	105,0	30,0	4.3±0,20	0,80±0,25	5,10±0,45	1,22
120/39	120,0	39,0	4.3±0,20	0,80±0,25	5,10±0,45	1,22
140/42	140,0	42,0	4.3±0,20	0,80±0,25	5,10±0,45	1,22

При производстве допускается погрешность диаметра до усадки в пределах до 12% в зависимости от размера трубки, соответственно такие параметры как диаметр после усадки и толщина стенки после усадки, включая клеевой, слой имеют так же погрешность, но она НЕ линейная так как дополнительно зависит от степени и времени нагрева при усадке.

Стандартная нарезка по 1,22 метра

Другой размер поставляется под заказ.

Количество в упаковке, в зависимости от партии, может отличаться
