Термоусаживаемая соединительная гильза Raychman DYBT (под обжим)

хит

Артикул: 321

Термоусаживаемая соединительная гильза Raychman DYBT (под обжим)

Артикул: 321

Оформить заказ

Внешняя основа из полиэтилена высокой плотности
Термоплавкий клей
Эксплуатационное напряжение - до 1 кВ.

Внешняя основа из полиэтилена высокой плотности
Термоплавкий клей
Эксплуатационное напряжение - до 1 кВ.

Описание

Термоусаживаемая соединительная гильза DYBT из полиэтилена с адгезивным слоем (под обжим). Состоит из термоусаживаемой трубки, изготовленной из полиэтилена высокой плотности (HDPE) с нанесенным на внутреннюю поверхность термоплавким клеем из полиамида (PA, Nylon).

Предназначены для быстрого соединения проводников между собой при монтаже или восстановительных работах в автомобильной промышленности, судостроении, тяжелом машиностроении, электротехнике и т.д. Расчетное эксплуатационное напряжение - до 1 кВ.

Внешняя основа из полиэтилена высокой плотности обеспечивает надежную защиту от истирания и внешних воздействий.
Термоплавкий клей обеспечивает хорошую водостойкость изделия.

Основные технические характеристики

Характеристики		Метод тестирования	Значение
Электрические	Диэлектрическая прочность	ASTM D2671	>20 кВ/мм
	Рабочее напряжение	RT-1404	600 В
	Потери напряжения в соединительном узле	RT-1404	Менее 2,0 мВ
	Объемное электрическое сопротивление	ASTM D2671	>1014 Ом/см
Физические	Прочность на растяжение	ASTM D2671	Не менее 30 МПа
	Удлинение до разрыва	ASTM D2671	Более 400 %
	Прочность на растяжение после старения	ASTM D2671	Не менее 30 МПа
	Удлинение до разрыва после старения	ASTM D2671	Более 300 %
	Плотность	ASTM D792	1,01 г/см3
	Тепловой удар	+200 °С в течение 4-х часов	Внешняя оболочка не повредилась и не потекла
	Гибкость при низких температурах	-55 °С в течение 4-х часов	Не трескается
Химические	Коррозия	ASTM D2671	Тест пройден
	Водопоглощение	ASTM D570	0,5
	Температура усадки	-	От +150 °С до +200 °С
	Рабочая температура	-	От -55 °С до +125 °С
	Аналогичные продукты	-	Raychem D-106-0001, D-106-0002, D-106-0003

Размеры

Наименование	Цвет	Диаметр, мм	Размер провода
Наименование	Цвет	Диаметр, мм	AWG	Сечение, мм2

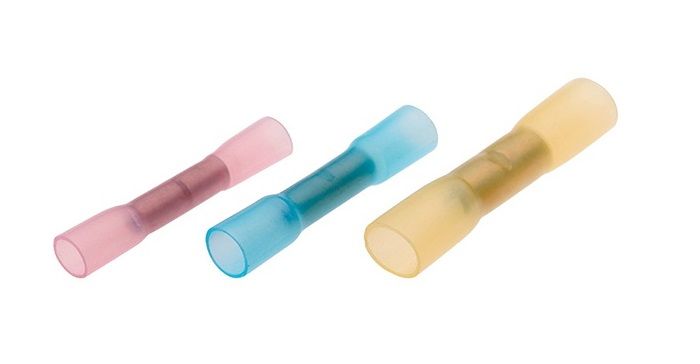

DYBT-1 (50 шт./уп.)*	Красный	4,3	22-18	0,5-1,0
DYBT-2 (50 шт./уп.)*	Голубой	5,2	16-14	1,5-2,5
DYBT-3 (50 шт./уп.)*	Желтый	6,4	12-10	4-6

*- отгружаются кратно упаковке.

Для монтажа потребуется обжимной инструмент, нагреватель (электро или газовый для усадки внешней оболочки), инструмент для зачистки проводов.
