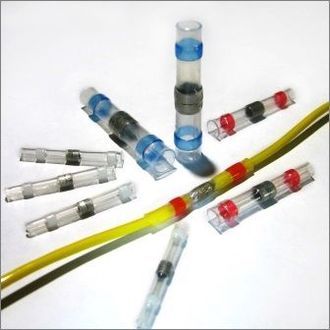

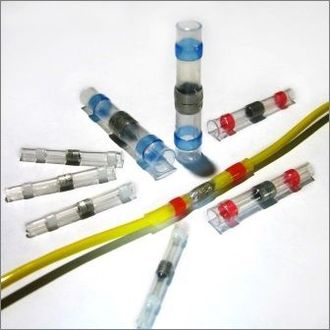

Термоусаживаемая соединительная гильза DYST (под пайку)

хит

Артикул: 322

Артикул: 322

Оформить заказ

Не требует специального инструмента (оборудования)
Применима для напряжения до 1 кВ включительно
Обеспечивает хорошую изоляцию, повторяет рельеф проводников
Наличие специальных термопластичных колечек с обоих концов гильзы обеспечивает защиту от влаги
Простота в использовании позволяет минимизировать возможные повреждения места соединения

Не требует специального инструмента (оборудования)
Применима для напряжения до 1 кВ включительно
Обеспечивает хорошую изоляцию, повторяет рельеф проводников
Наличие специальных термопластичных колечек с обоих концов гильзы обеспечивает защиту от влаги
Простота в использовании позволяет минимизировать возможные повреждения места соединения

Описание

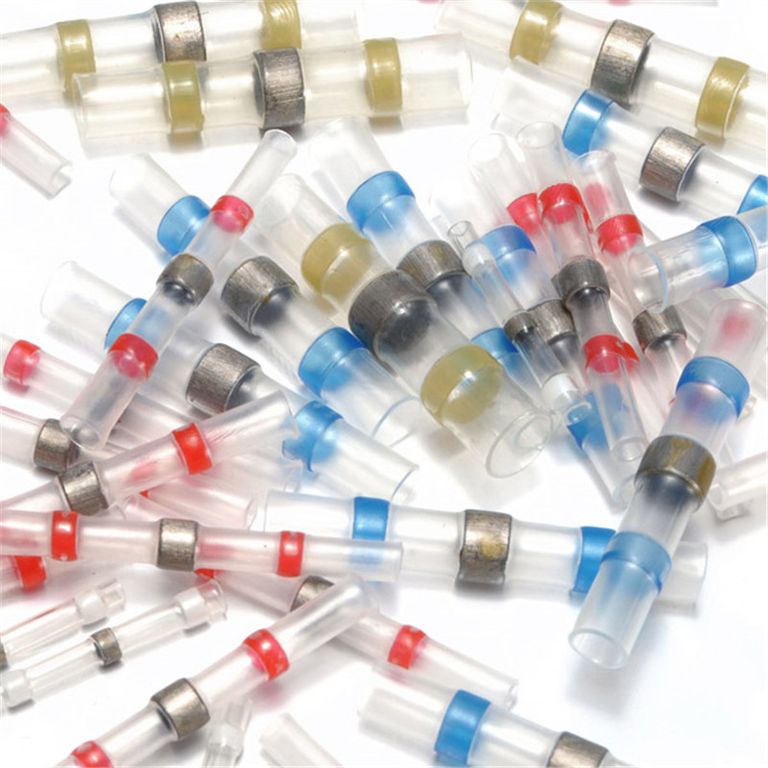

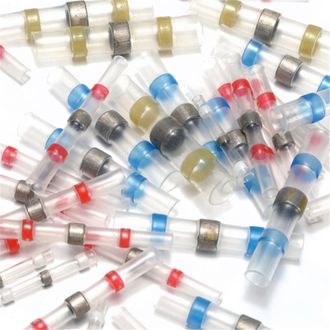

Термоусаживаемая соединительная гильза под пайку DYST с узлом точечной пайки. Состоит из поливинилиден-флуоридной (PVDF, Kynar) термоусадочной оболочки с внутренней вставкой в виде оловяного кольца. Все компоненты гильзы экологически безопасны. Идеальный инструмент для соединения контаков, подверженных длительному воздействию внешней влажной среды. Удобное применение в сложных или не стандартных условия где отсутствует электричество и требуется паяльник. Достаточно наличие зажигалки, горелки или другого источника огня, который сможет расплавить оловянное паячное кольцо из олова находящее внутри оболочки. Гильза под пайку на разное сечение проводов. Перед использованием DYST провод необходимо зачистить от изоляции, место пайки должно быть чистым и обезжиренным, при использовании открытого пламени следите за его равномерным распределеним, чтобы избежать местного перегрева, которое может привести к порче изоляционного материала, - для этого необходимо соблюдать расстояние от границы огня равномерно поворачивая паечную гильзу на 360 градусов с горизонтальными движениями (требуется некоторая сноровка).

Прозрачнаая оболочка для облегчения проверки места спайки
Высокое качество

В процессе использования гильза нагревается, далее происходит одновременная термоусадка оболочки и расплавление оловяного кольца, которое спаивает концы проводников. Обращаем внимание, что олово не совсеми материалами может осуществляь качественную пайку, например таких как алюминий и другие.

Основные технические характеристики

Характеристики		Метод тестирования	Значение
Электрические	Диэлектрическая прочность на пробой	RT-1404	2,0 кВ
	Рабочее напряжение	RT-1404	600 В
	Потери напряжения в соединительном узле	RT-1404	Менее 2,0 мВ
Физические	Коррозия	UL224/ASTM D2671	Не корродирует
	Цвет	-	Прозрачный
	Температура усадки	-	+175 °С
	Соответствие стандартам	-	RoHS
	Аналогичные продукты других производителей	-	Raychem D-1744/S01-01-R

Размеры

Наименование	Длина, мм	Цвет	Внутренний диаметр, мм
DYST-1 (100 шт./уп.)*	30	Светлое колцо	1,7
DYST-2 (100 шт./уп.)*	30	Красное кольцо	2,7
DYST-3 (50 шт./уп.)*	30	Синее кольцо	4,5
DYST-4 (25 шт./уп.)*	30	Жёлтое кольцо	6,0
DYST-11**	30		1,7
DYST-12**	30		2,7
DYST-13**	30		4,5

* - отгружаются кратно упаковке.

** - то же что DYST-1, DYST-2, DYST-3 с дополнительным кольцом олова (под заказ)

Для монтажа не требуется специальный инструмент — достаточно нагревателя (электро-фен, газовая горелка, зажигалка) способного прогреть место соединения от 175 °C.
