Термоусадочные трубки и материалы - XCSM - толстостенная термоусадочная трубка с клеем подавляющая горение

Артикул: 311

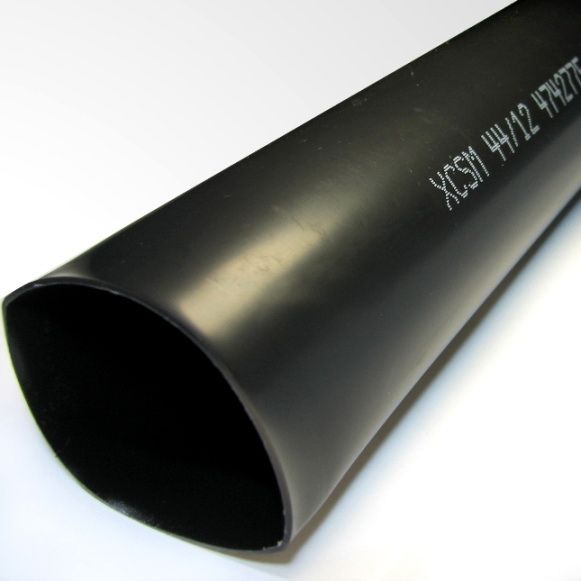

XCSM - толстостенная клеевая термоусадочная трубка с подавлением горения

Артикул: 311

XCSM - толстостенная термоусадочная трубка подавляющая горение с клеем.

Другое название: TCT GW2

Аналоги: CFW — Обращаем внимание, что аналог не подавляет горение!!!

Материал: полиолефин
Рабочая температура: от -45°C до +125°C
Температура усадки: от +125°C
Опционально: без клеевого слоя (RSFRW)
Коэффициент усадки: 3:1
Подавляет горение (без учёта клеевого слоя)
Стандартный цвет: черный
Соответствует стандарту: RoHS
Поставляется в нарезке по 1,22 м. (4 фута)

XCSM - толстостенная термоусадочная трубка подавляющая горение с клеем.

Другое название: TCT GW2

Аналоги: CFW — Обращаем внимание, что аналог не подавляет горение!!!

Описание

XCSM - толстостенная термоусадочная трубка с клеевым слоем и подавлением горения. Рекомендуются для работы при напряжениях от 1 до 25 кВ. Применяются для механической защиты, электрической изоляции и защиты от воздействий окружающей среды (в том числе при уличном монтаже) различного кабельного оборудования, спутникового и антенного оборудования, газовых и водопроводных труб и т.д. Благодаря клеевому слою отлично защищают оборудование от влаги и коррозионных процессов. Утолщенная стенка обеспечивает дополнительную механическую защиту.

Технические характеристики трубки

Свойство	Метод испытания	Стандартные значения
Прочность на растяжение, МПа	ASTM D 2671	Не менее 14,0
Удлинение до разрыва, %	ASTM D 2671	Не менее 400
Плотность, г/см3	ASTM D792	1,2
Продольная усадка, %	UL 224	Менее 10
Удлинение до разрыва после термического воздействия, %	ASTM D2671 (+158 оС x 168 часов)	Не менее 300
Тепловой шок	(+225 оС x 4 часа)	Нет растрескивания
Температура плавления клея	ASTM-E28	от +90°С
Водопоглощение клея, %	ASTM D570	Менее 0,2
Диэлектрическая прочность, кВ/мм	ASTM D2671	Не менее 20
Объемное электрическое сопротивление	IEC 93	Не менее 1014 Ом х см
Водопоглощение, %	ASTM D570	Менее 0,5
Горючесть	-	Подавляет горение
Коэффициент усадки	-	3:1

Размеры трубки

Наименование	Размер при поставке	После усадки				Стандартная длина, м/шт.
Наименование	Размер при поставке	Внутренний диаметр, мм	Толщина стенки без клея, мм	Толщина клеевого слоя, мм	Общая толщина стенки, мм	Стандартная длина, м/шт.
9/3	9,0	3,0	2.0 +/- 0,20	0,35 +/- 0,10	2,30 +/- 0,25	1,22
13/4	13,0	4,0	2.4 +/- 0,20	0,35 +/- 0,10	2,75 +/- 0,25	1,22
20/6	20,0	6,0	2.5 +/- 0,20	0,40 +/- 0,10	2,90 +/- 0,25	1,22
28/9	28,0	9,0	2.5 +/- 0,20	0,40 +/- 0,10	3,60 +/- 0,25	1,22
33/10,2	33,0	10,2	3.2 +/- 0,25	0,40 +/- 0,10	4,00 +/- 0,30	1,22
38,1/12	38,0	12,0	3.4 +/- 0,25	0,60 +/- 0,15	5,00 +/- 0,35	1,22
43,2/12	43,2	12,0	4.3 +/- 0,20	0,70 +/- 0,20	5,00 +/- 0,35	1,22
51/16	51,0	16,0	4.3 +/- 0,20	0,70 +/- 0,20	5,00 +/- 0,35	1,22
70/21	70,0	21,0	4.3 +/- 0,20	0,70 +/- 0,20	5,00 +/- 0,35	1,22
85/25	85,0	25,0	4.3 +/- 0,20	0,70 +/- 0,20	5,00 +/- 0,35	1,22
105/30	105,0	30,0	4.3 +/- 0,20	0,80 +/- 0,25	5,10 +/- 0,35	1,22
120/39	120,0	39,0	4.3 +/- 0,20	0,80 +/- 0,25	5,10 +/- 0,35	1,22
140/42	140,0	42,0	4.3 +/- 0,20	0,80 +/- 0,25	5,10 +/- 0,35	1,22

При производстве допускается погрешность диаметра до усадки в пределах до 12% в зависимости от размера трубки, соответственно такие параметры как диаметр после усадки и толщина стенки после усадки, включая клеевой, слой имеют так же погрешность, но она НЕ линейная так как дополнительно зависит от степени и времени нагрева при усадке.

В зависимости от партии количество в упаковке может отличаться
