TCT HV - высоковольтная термоусадочная трубка

Артикул: 69

TCT HV - высоковольтная термоусадочная трубка

Артикул: 69

Оформить заказ

Аналоги : Raychem BBIT/BPTM, DSG-Canusa CBTM/CBTH, 3M BBI, KSF.

Описание

Высоковольтная термоусадочная трубка TCT HV предназначена для механической защиты и электрической изоляции высоковольтных токоведущих шин. Есть три типа трубки, рассчитанной на напряжение 1 кВ, 10 кВ и 35 кВ.

Марка по каталогу WOER: WMPG

Высоковольтная термоусадочная трубка TCT HV позволяет избежать короткого замыкания и отказов высоковольтного оборудования, вызванных внешними воздействиями, например, насекомыми, мелкими животными, случайными предметами. Она отлично защищает токопроводящие шины от химической коррозии, вызванной концентрированными щелочами, солями, растворителями, кислотами и т.д., позволяет обслуживающему персоналу избежать поражения электрическим током, если по ошибке был допущен контакт с высоковольтной шиной.

Прекрасно обеспечивает электрическую изоляцию проводников, защищая от поверхностного пробоя, позволяет решить проблему изоляции шин внутри шинопровода или ограниченного пространства, тем самым до минимума уменьшить расстояние между высоковольтными шинами. Кроме того высоковольтные трубки улучшают внешний вид изделий и одновременно можно маркировать шины (при использовании трубок разного цвета). Высокое значение кислородного индекса у материала препятствует её возгоранию при нештатных ситуациях, повышая надёжность всего технического комплекса.

Основные технические характеристики трубки TCT HV :

Рабочая температура: от - 55°C до +125°C.

Температура усадки: от + 130°C.

Коэффициент усадки: не менее 2:1.

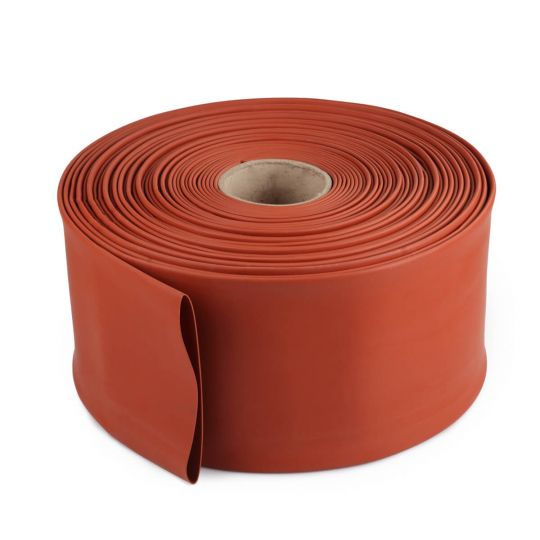

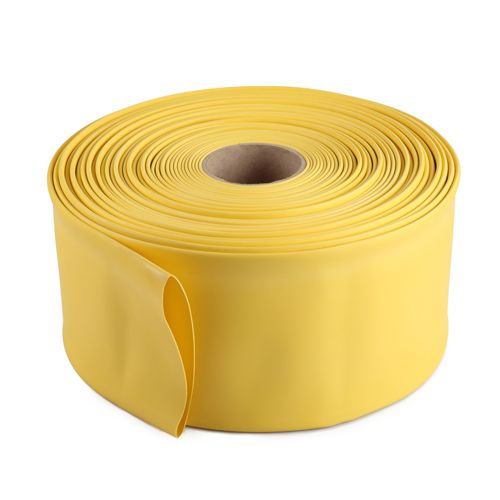

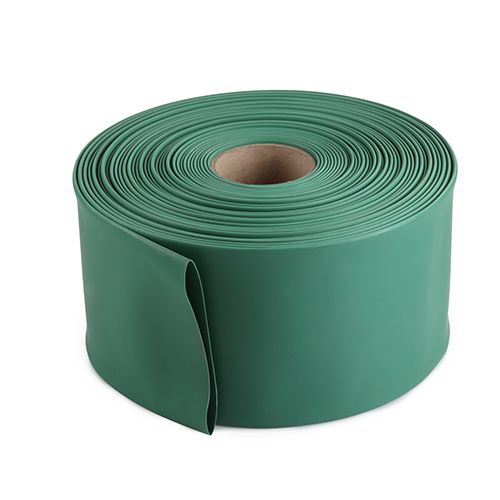

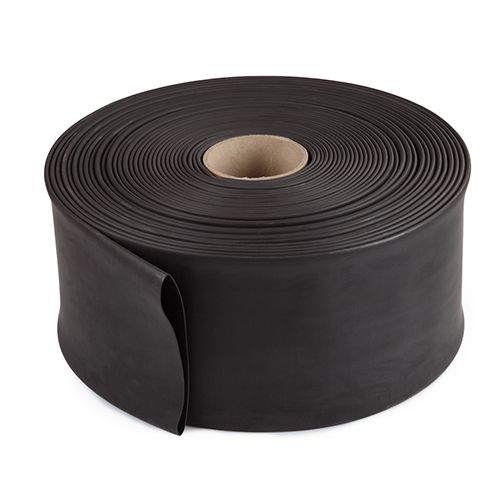

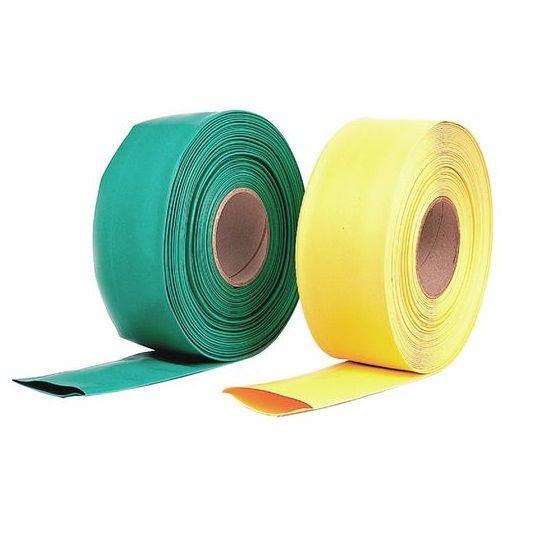

Доступные цвета: Черный, Кирпично-Красный, Лимонно-Желтый, Бирюзово-Зеленый. Возможно производство трубок иных цветов по согласованию с заказчиком.

Материал: Модифицированный (радиационно сшитый) термически стабилизированный, замедляющий горение полиолефин, специальные добавки.

Термоусадочная трубка марки TCT HV изготовлена на современном, высокотехнологичном предприятии, сертифицированном по о стандарту управления качеством ISO 9001:2000

Таблица 1. Основные характеристики трубок

Технические параметры	Значения
Диэлектрическая прочность	⩾ 25 KV/mm
Объемное удельное сопротивление	4,3 х 1014 Ом · См
Величина выдерживаемого напряжения (при переменном токе) трубки на 10kV (на 10кВ)	не менее 30 KV в течение 1 мин.
Величина выдерживаемого напряжения (при переменном токе) трубки на 35kV (на 35кВ)	не менее 70 KV в течение 1 мин.
Кислородный индекс	⩾ 25
Горючесть	Замедление горения

Таблица 2. Размеры термоусаживаемой трубки

ТИП ТРУБКИ		Размеры до усадки		Размеры после усадки		Упаковка в бухтах, м.
Номенклатурный размер трубки, мм	Ширина токоведущей шины, мм	Внутренний диаметр до усадки, мм	Толщина стенки до усадки, мм	Внутренний диаметр после усадки в мм, не более	Толщина стенки после полной усадки, мм	Упаковка в бухтах, м.
TCT HV 1,0 киловольт (* под заказ)
Ø 15*	15	15.0 +/- 0.7	0.40+/- 0.10	7.0	0.90 +/- 0.10	25
Ø 20*	20	20.0 +/- 0.7	0.45+/- 0.15	10.0	0.95 +/- 0.15	25
Ø 25*	25	25.0 +/- 0.7	0.45+/- 0.15	12.5	0.95 +/- 0.15	25
Ø 30	30	30.0 +/- 0.7	0.45+/- 0.15	15.0	0.95 +/- 0.15	25
Ø 35	35	35.0 +/- 0.7	0.50+/- 0.15	17.5	1.0 +/- 0.15	25
Ø 40	40	40.0 +/- 0.7	0.50+/- 0.15	20.0	1.0 +/- 0.15	25
Ø 50	50	50.0 +/- 0.7	0.50+/- 0.15	25.0	1.0 +/- 0.15	20
Ø 60	60	> 60	0.60+/- 0.15	30.0	1.3 +/- 0.20	25
Ø 70	70	> 70	0.70+/- 0.15	35.0	1.5 +/- 0.20	20
Ø 80	80	> 80	0.75+/- 0.15	40.0	1.5 +/- 0.30	20
Ø 90	90	> 90	0.75+/- 0.15	45.0	1.5 +/- 0.30	20
Ø 100	100	> 100	0.80 +/- 0.2	50.0	1.5 +/- 0.30	20
Ø 120	120	> 120	0.80 +/- 0.2	60.0	1.5 +/- 0.30	20
Ø 150	150	> 150	0.90 +/- 0.2	75.0	1.5 +/- 0.30	20
Ø 180	180	> 180	0.90 +/- 0.2	90.0	1.5 +/- 0.30	20
TCT HV 10,0 киловольт
Ø 15	15	15 +/- 0.75	1.0 +/- 0.2	7.0	2.2 +/- 0.2	25
Ø 20	20	20 +/- 0.8	1.0 +/- 0.2	9.0	2.5 +/- 0.2	25
Ø 25	25	25 +/- 0.8	1.0 +/- 0.2	11.0	2.5 +/- 0.2	25
Ø 30	30	30 +/- 0.8	1.0 +/- 0.2	13.0	2.5 +/- 0.2	25
Ø 35	35	35 +/- 1.0	1.2 +/- 0.2	15.0	2.5 +/- 0.2	25
Ø 40	40	40 +/- 1.0	1.2 +/- 0.2	17.0	2.5 +/- 0.3	25
Ø 50	50	50 +/- 2.0	1.2 +/- 0.2	22.0	2.5 +/- 0.3	25
Ø 60	60	60 +/- 3.0	1.2 +/- 0.2	27.0	2.5 +/- 0.3	25
Ø 65	65	65 +/- 3.0	1.2 +/- 0.2	27.0	2.5 +/- 0.3	25
Ø 70	70	70 +/- 3.0	1.2 +/- 0.2	34.0	2.5 +/- 0.3	25
Ø 75	75	75 +/- 3.0	1.2 +/- 0.3	34.0	2.5 +/- 0.3	25
Ø 80	80	80 +/- 3.0	1.2 +/- 0.3	34.0	2.5 +/- 0.3	25
Ø 85	85	85 +/- 3.0	1.2 +/- 0.3	35.0	2.5 +/- 0.3	25
Ø 100	100	100 +/- 4.0	1.2 +/- 0.3	45.0	2.5 +/- 0.3	25
Ø 120	120	120 +/- 4.0	1.2 +/- 0.3	54.0	2.5 +/- 0.3	25
Ø 150	150	150 +/- 4.0	1.2 +/- 0.3	67.0	2.5 +/- 0.3	25
Ø 180	180	180 +/- 5.0	1.2 +/- 0.3	78.0	2.5 +/- 0.3	25
Ø 210	210	210 +/- 5.0	1.2 +/- 0.3	90.0	2.5 +/- 0.3	20
Ø 230	230	230 +/- 5.0	1.5 +/- 0.4	100.0	2.5 +/- 0.3	20
Ø 300	300	300 +/- 6.0	1.5 +/- 0.5	150.0	2.8 +/- 0.3	20
Ø 320	320	320 +/- 6.0	1.5 +/- 0.5	135.0	2.8 +/- 0.3	1 м./шт.
TCT HV 35,0 киловольт
Ø 15	15	15.0 +/- 0.8	1.5 +/- 0.3	7.0	3.0 +/- 0.3	15
Ø 20	20	20.0 +/- 1.0	1.5 +/- 0.3	9.0	3.0 +/- 0.3	15
Ø 25	25	25.0 +/- 1.0	1.5 +/- 0.3	11.0	3.0 +/- 0.3	15
Ø 30	30	30.0 +/- 1.0	1.8 +/- 0.3	15.0	4.0 +/- 0.3	15
Ø 35	35	35.0 +/- 1.0	1.8 +/- 0.3	18.0	4.0 +/- 0.3	15
Ø 40	40	40.0 +/- 1.0	1.8 +/- 0.3	20.0	4.0 +/- 0.3	15
Ø 50	50	50.0 +/- 2.0	1.8 +/- 0.3	25.0	4.0 +/- 0.3	15
Ø 60	60	60.0 +/- 2.0	1.8 +/- 0.3	30.0	4.0 +/- 0.3	15
Ø 65	80	65.0 +/- 2.0	1.8 +/- 0.3	33.0	4.0 +/- 0.3	15
Ø 70	70	70.0 +/- 2.0	2.0 +/- 0.3	35.0	4.0 +/- 0.3	15
Ø 75	75	75.0 +/- 2.0	2.0 +/- 0.3	38.0	4.0 +/- 0.3	15
Ø 80	80	80.0 +/- 3.0	2.0 +/- 0.3	40.0	4.0 +/- 0.3	15
Ø 85	85	85.0 +/- 3.0	2.0 +/- 0.3	32.0	4.0 +/- 0.3	15
Ø 100	100	100.0 +/- 4.0	2.0 +/- 0.3	50.0	4.0 +/- 0.3	15
Ø 120	120	120.0 +/- 4.0	2.0 +/- 0.3	60.0	4.0 +/- 0.3	15
Ø 150	150	150.0 +/- 4.0	2.0 +/- 0.3	75.0	4.0 +/- 0.3	15
Ø 180	180	180.0 +/- 5.0	2.5 +/- 0.3	90.0	4.0 +/- 0.3	15
Ø 210	210	210.0 +/- 5.0	2.5 +/- 0.3	105.0	4.0 +/- 0.3	15
Ø 230	230	230.0 +/- 5.0	2.5 +/- 0.3	115.0	4.0 +/- 0.3	15
