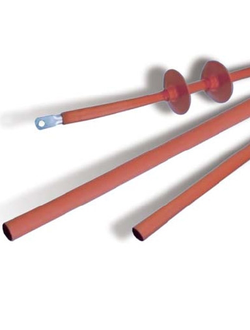

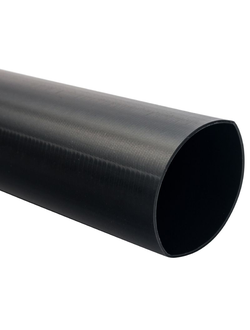

Высоковольтные термоусадочные трубки

Высоковольтные трубки изолируют шины из меди или алюминия в распределительных устройствах и на электрических подстанциях. Допустимы диапазон напряжения в шинах – от 10 до 35 кВ. Также трубки применяются при жильной изоляции кабельных муфт, которые устанавливаются снаружи и имеют напряжение до 6 кВ.

Особенности и преимущества высоковольтной термоусадки

Чем отличаются высоковольтные термоусадочные трубки? Они обладают увеличенной диэлектрической прочностью. Имеют ярко выраженные антитрекинговые характеристики. Окрашиваются преимущественно в красный или кирпичный цвет, в соответствии с общепринятой цветовой классификацией.

Производятся из прочных и долговечных полиолефинов. Демонстрируют устойчивость к эрозии, негативным погодным условиям, сильному ультрафиолетовому излучению.

Другие преимущества высоковольтной термоусадки:

• гибкость и пластичность;
• защита от возможного поверхностного пробоя;
• гарантия надежной электроизоляции проводов;
• эффективное сопротивление химической коррозии (она возникает под влиянием кислот, солей, растворителей и щелочей);
• исключение коротких замыканий, вызванных непредвиденными обстоятельствами (воздействие насекомых, мелких животных и случайных предметов).

В зависимости от расстояния между шинами и от их напряжения могут использоваться среднестенные и толстостенные трубки.

Требования к процессу монтажа

Для изоляции нужно купить высоковольтную термоусадочную трубку, диаметр которой будет на 10-40% превышать периметр (длину окружности, диаметр) фактического размера шины. В зависимости от размера шины и напряжения эксплуатации, тем больше должна быть толщина изолирующей трубки. Если это эти правило правила соблюдаются, то усадка получится плотной и надежной.

Перед монтажом нужно подготовить поверхность шины (провода) – обезжирить, очистить от пыли/загрязнений, удалить заусенцы, выступы и режущие кромки, выполнить шлифовку и сглаживание.

Для усадки рекомендуется использовать пропановую горелку или же высокотемпературный фен. Перед непосредственным стартом монтажа следует убедиться, нет ли раковин на поверхности трубки, надрезов на ее торцах или глубоких царапин.

Термоусадку делают от центра шины к ее концам. Сначала нагревают трубку по всей окружности. После того, как она плотно обхватит провод, нужно переместить источник нагрева продольно и вновь выполнить усадку трубки по окружности. Эти действия позволят избежать воздушных пузырьков и морщин.

Оптимальный температурный диапазон для нормальной термоусадки – от +120 до +170  градусов Цельсия. В этом диапазоне трубка не будет прожигаться горелкой. Она равномерно распределится по основанию. Нужно помнить, чтобы избежать местного перегрева трубки, необходимо не допускать длительного нагревания трубки в одном месте.

Предлагаем вам купить высоковольтные изоляционные трубки с разным коэффициентом термоусадки. Наша продукция соответствует высоким стандартам международного качества.
