TУT HV - ВЫСОКОВОЛЬТНАЯ ТЕРМОУСАДОЧНАЯ ТРУБКА

Артикул: 399

TУT HV - ВЫСОКОВОЛЬТНАЯ ТЕРМОУСАДОЧНАЯ ТРУБКА

Артикул: 399

Оформить заказ

Максимально близкие аналоги : Raychem BBIT/BPTM, DSG-Canusa CBTM/CBTH, 3M BBI, KSF, SRBB.

Аналоги: ТСТ HV, ТИШ, ТТШ и другие.

Максимально близкие аналоги : Raychem BBIT/BPTM, DSG-Canusa CBTM/CBTH, 3M BBI, KSF, SRBB.

Аналоги: ТСТ HV, ТИШ, ТТШ и другие.

Описание

Высоковольтная термоусадочная трубка TУT HV изготовлены по новой технологии - это позволило обеспечить большую степень усадки с сохранением эластичности по сравнению с существующими аналогами. Предназначена для механической защиты и электрической изоляции высоковольтных токоведущих шин до 35 кВ. Есть три типа этой трубки, рассчитанной на напряжение до 1 кВ, 10 кВ и 35 кВ.

Высоковольтная термоусадочная трубка TУT HV позволяет избежать короткого замыкания и отказов высоковольтного оборудования, вызванных внешними воздействиями, например, насекомыми, мелкими животными, случайными предметами. Она отлично защищает токопроводящие шины от химической коррозии, вызванной концентрированными щелочами, солями, растворителями, кислотами и т.д., позволяет обслуживающему персоналу избежать поражения электрическим током, если по ошибке был допущен контакт с высоковольтной шиной.

Прекрасно обеспечивает электрическую изоляцию проводников, защищая от поверхностного пробоя, позволяет решить проблему изоляции шин внутри шинопровода или ограниченного пространства, тем самым до минимума уменьшить расстояние между высоковольтными шинами. Кроме того высоковольтные трубки улучшают внешний вид изделий и одновременно можно маркировать шины (при использовании трубок разного цвета). Высокое значение кислородного индекса у материала препятствует её возгоранию при нештатных ситуациях, повышая надёжность всего технического комплекса.

Основные технические характеристики трубки TУT HV :

Рабочая температура: от - 55°C до +125°C.

Температура усадки: от + 130°C.

Коэффициент усадки: не менее 2:1.

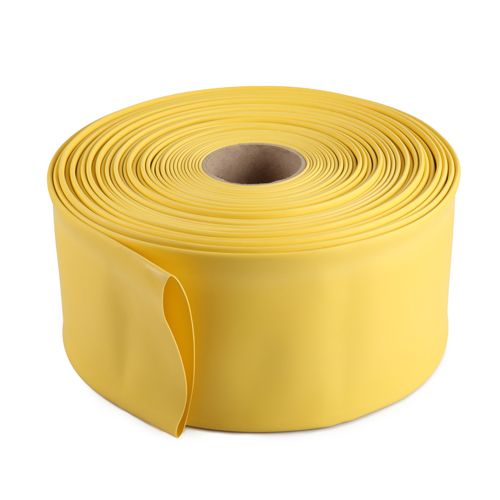

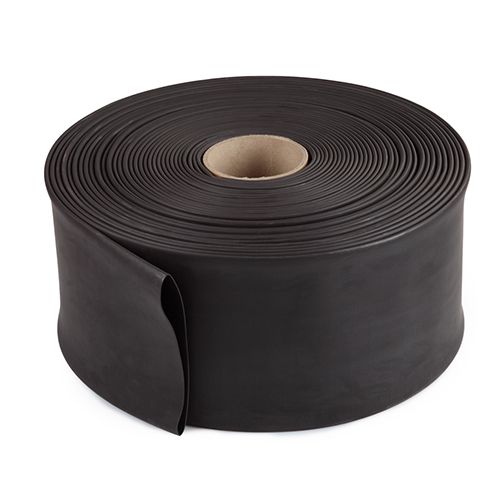

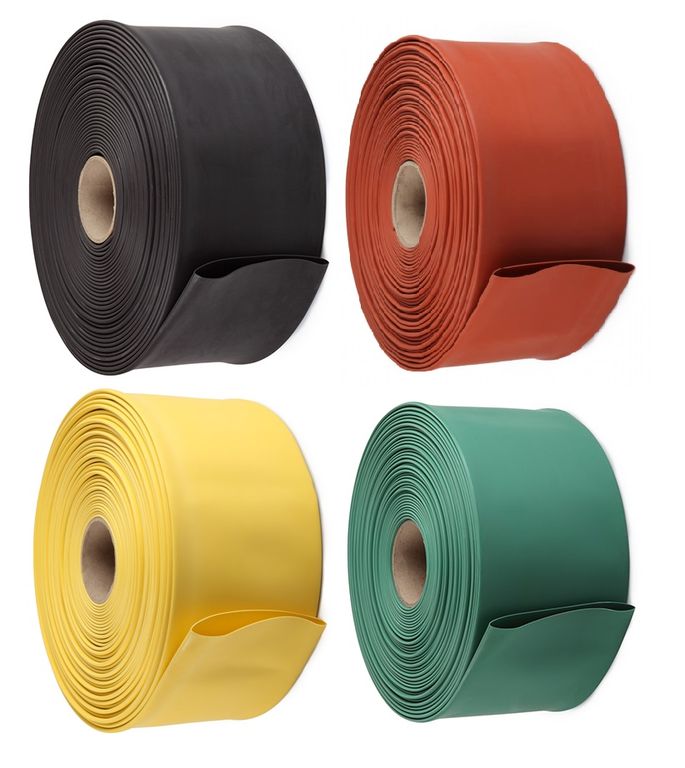

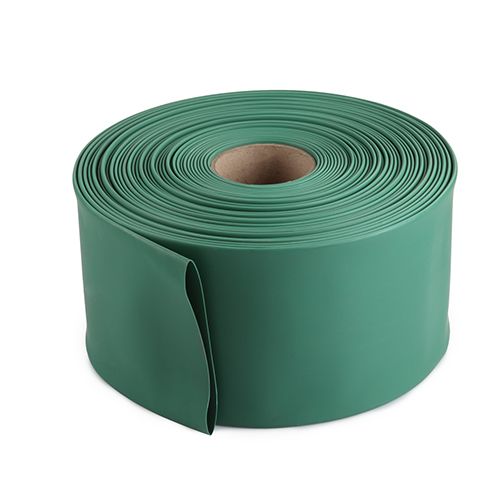

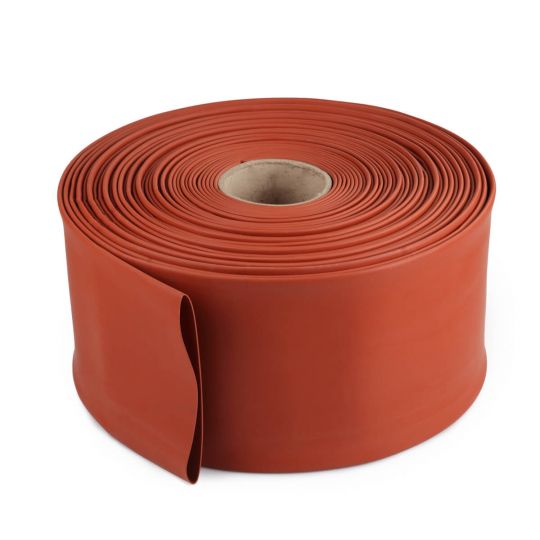

Доступные цвета: Черный, Кирпично-Красный, Лимонно-Желтый, Бирюзово-Зеленый. Возможно производство трубок иных цветов по согласованию с заказчиком.

Материал: Модифицированный (радиационно сшитый) термически стабилизированный, замедляющий горение полиолефин, специальные добавки.

Термоусадочная трубка марки TУT HV изготовлена на современном, высокотехнологичном предприятии.

Таблица 1. Основные характеристики трубок

Свойства	Метод тестирования	Значения	Результат тестирования
Прочность на растяжение	ASTM D 2671	≥ 12 мПа	ТЕСТ ПРОЙДЕН
Удлинение до разрыва	ASTM D 2671	≥ 500%	ТЕСТ ПРОЙДЕН
Прочность на растяжение после нагрева	ASTM D 2671 (168 часов при 120°С)	≥ 10 мПа	ТЕСТ ПРОЙДЕН
Удлинение до разрыва после нагрева	ASTM D 2671 (168 часов при 120°С)	≥ 250%	ТЕСТ ПРОЙДЕН
Гибкость при низких температурах	ASTM D 2671 (4 часа при -40°С)	Не трескается	ТЕСТ ПРОЙДЕН
Продольная усушка	ASTM D 2671	0 ~ - 10%	ТЕСТ ПРОЙДЕН
Диэлектрическая прочность	IEC 243	≥ 18 кВ/мм	ТЕСТ ПРОЙДЕН
Диэлектрическая постоянная	IEC 250	≤ 3.0	ТЕСТ ПРОЙДЕН
Объёмное электрическое сопротивление	IEC 93	≥ 1013 Ом·см	ТЕСТ ПРОЙДЕН
Водопоглощение	ISO 62 (336 часов при 23°С)	< 0.5%	ТЕСТ ПРОЙДЕН
Тест на коррозию меди	UI 224 (168 часов при 120°С)	Не корродирует	ТЕСТ ПРОЙДЕН
Воспламеняемость (Кислородный индекс)	IEC 4589	≥25	ТЕСТ ПРОЙДЕН

Таблица 2. Размеры термоусаживаемой трубки

ТИП ТРУБКИ		Размеры после усадки			Упаковка в бухтах, м.
Номенклатурный размер трубки, мм	Ширина токоведущей шины, мм	Внутренний диаметр после полной усадки, мм	Толщина стенки после полной усадки, мм	Допуск толщины стенок, %	Упаковка в бухтах, м.
TУT HV 10,0 киловольт
Ø 20	20	6,0 +/- 0,5	2,3 – 2,7	≤10%	25
Ø 25	25	9,0 +/- 1,0	2,7 – 3,3		25
Ø 30	30	12,0 +/- 1,0			25
Ø 35	35	12,0 +/- 1,0			25
Ø 40	40	16,0 +/- 1,0			25
Ø 50	50	20,0 +/- 1,0			25
Ø 65	65	25,0 +/- 1,0			25
Ø 75	75	30,0 +/- 1,5			25
Ø 85	85	35,0 +/- 1,5			25
Ø 100	100	40,0 +/- 2,0			25
Ø 120	120	50,0 +/- 2,0			25
Ø 150	150	60,0 +/- 3,0			25
Ø 180	180	72,0 +/- 3,0			25
TУT HV 35,0 киловольт
Ø 15	15	5,5 +/- 0,5	3,3 - 3.8	≤10%	15
Ø 20	20	6,0 +/- 0,5			15
Ø 25	25	9,0 +/- 1,0	3,6 – 4,3		15
Ø 30	30	12,0 +/- 1,0			15
Ø 35	35	12,0 +/- 1,0			15
Ø 40	40	16,0 +/- 1,0			15
Ø 50	50	20,0 +/- 1,0			15
Ø 65	80	25,0 +/- 1,0			15
Ø 75	75	30.0 +/- 1,5			15
Ø 85	85	35,0 +/- 1,5			15
Ø 100	100	40,0 +/- 2,0			15
Ø 120	120	50,0 +/- 2,0			15
Ø 150	150	60,0 +/- 2,0			15
Ø 180	180	72,0 +/- 2,0			15

Документы

Таблица применения шин.pdf

200.5 кб, 04 мая в 23:12
